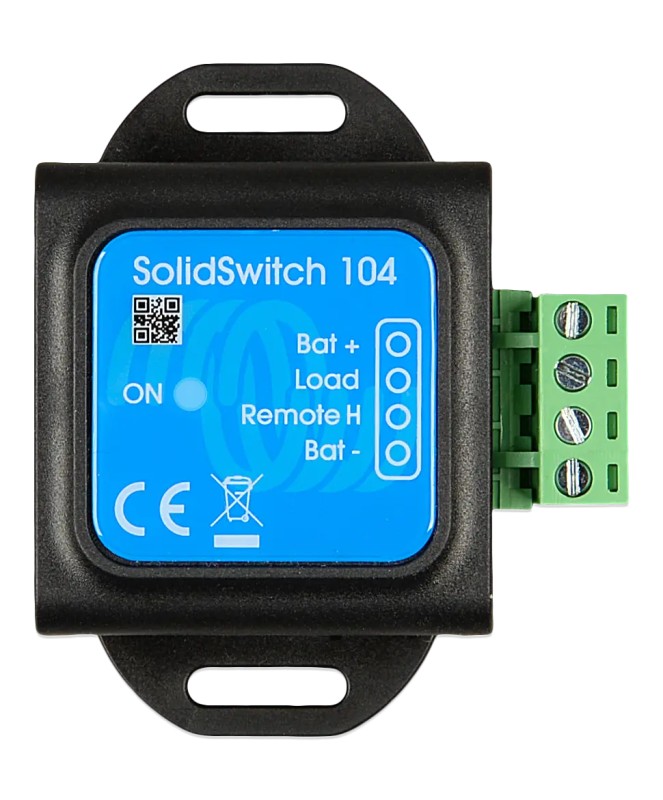

Interruttore SolidSwitch 104

Il SolidSwitch commuta carichi DC fino a 70 V/4 A

Può essere controllato da un segnale digitale a bassa potenza (>3,3V >30uA).

Il carico DC può essere resistivo, capacitivo o induttivo (ad esempio la bobina di un contattore ad alta potenza).

Il SolidSwitch non è protetto contro l'inversione di polarità e non è a prova di cortocircuito.


È utilizzato per la disconnessione del carico e della carica nei BMS al litio. È ideale anche per spegnere il motore (interrompendo la tensione di eccitazione)

Ha tre applicazioni tipiche:

1. Controllo di un regolatore/alternatore esterno, ad esempio un Balmar o un Mastervolt Alpha pro in un sistema al litio Victron.

2. Commutazione di un carico in corrente continua, ad esempio una luce. Un regolatore a bassa potenza con un consumo massimo di corrente di soli 100 μA può controllare un carico fino a 4 ampere.

3. Aumenta il numero di caricabatterie che possono essere collegati all'uscita ATC (Allow-to-Charge) di un BMS Victron.

Cosa rende il SolidSwitch 104 così unico?

La caratteristica che lo rende un interruttore così utile è il suo basso consumo energetico. Il SolidSwitch consuma 0,04 Ah al mese, mentre un piccolo relè può facilmente consumare 10 Ah al mese o in genere anche 22 Ah (*).
Questa riduzione di un fattore 250 è fondamentale quando viene utilizzato in un sistema al litio per collegare e controllare il regolatore dell'alternatore:

Il circuito di controllo consuma sempre la sua potenza di standby. Lo stesso vale se viene utilizzato per aumentare il numero di caricabatterie che possono essere collegati a un contatto BMS-ATC. Utilizzando un SolidSwitch al posto di un normale relè, il carico parassita si riduce all'ordine di grandezza dell'autoscarica del banco batterie.
Si noti che l'uscita ATC del BMS viene attivata anche quando le batterie sono completamente cariche. Pertanto, i circuiti di controllo, come un relè o, in questo caso, il SolidSwitch, vengono attivati e consumano energia. Anche se il caricabatterie o il generatore non sta caricando.

In questo esempio, ciò significa che se si utilizza un relè, il piccolo relè assorbe 10 Ah al mese dal banco batterie, anche quando il motore non è in funzione.
Il SolidSwitch, invece, assorbe solo 0,04 Ah, un valore molto probabilmente inferiore all'autoscarica delle batterie e quindi trascurabile.

(*)
Ad esempio, se si utilizza un relè da 12 V 1 A con una bobina da 400 ohm, l'assorbimento di corrente è di 30 mA o 21,6 Ah al mese. Tipi di carico compatibili Il carico CC può essere resistivo, capacitivo o induttivo (ad esempio, la bobina di un contattore ad alta potenza).
