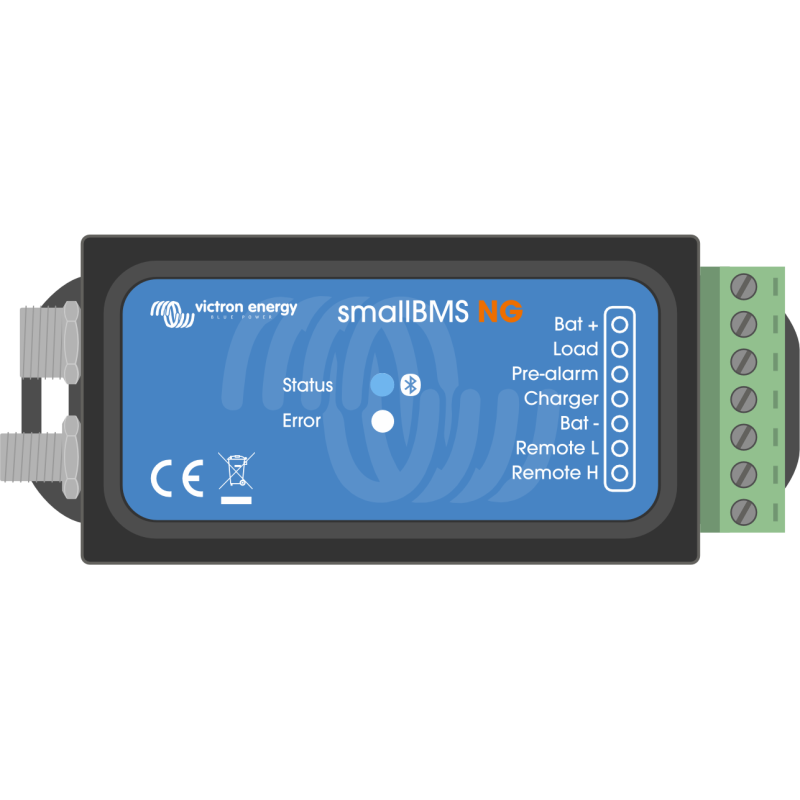

smallBMS NG per piccole applicazioni con batterie Victron Smart Lithium NG

Lo SmallBMS NG è un sistema di gestione della batteria (BMS) all-in-one progettato per le batterie Victron Lithium NG (non compatibile con le batterie Lithium Smart). Monitora e protegge le batterie gestendo i tagli di carica e di carico e attivando preallarmi di bassa tensione della batteria.


Lo SmallBMS NG è un'alternativa semplice ed economica al VE.Bus BMS NG per le applicazioni che non richiedono l'integrazione con gli inverter/caricabatterie Victron. Fornisce una protezione essenziale per le batterie al litio senza la complessità aggiuntiva di VE.Bus-Kommunikation e non è quindi adatto per l'uso con VE.Bus-Wechselrichtern/Ladegertzioni come MultiPlus, Quattro e EasySolar.


Si collega direttamente a tutte le batterie al litio NG del sistema per un monitoraggio centralizzato. Inoltre, riceve i dati relativi alla corrente e allo stato di carica direttamente dalle batterie, per cui non è necessario uno SmartShunt separato. Tutti i dati possono essere letti tramite VictronConnect utilizzando il Bluetooth integrato.

Le batterie al litio-NG possono essere configurate in serie, in parallelo o in una combinazione di entrambi e supportano sistemi a 12V, 24V e 48V. È possibile utilizzare un massimo di 50 batterie in banchi da 12 V o 24 V e 25 batterie in banchi da 48 V, consentendo di immagazzinare fino a 192 kWh (12 V), 384 kWh (24 V) e 128 kWh (48 V). Più unità Lynx Smart BMS possono essere collegate in parallelo per espandere la capacità e fornire ridondanza.

Uscita di disconnessione del carico
L'uscita di carico è normalmente alta e diventa libera quando la cella è alimentata (standard 2,8 V/cella,
regolabile sulla batteria tra 2,6 V e 2,8 V per cella). Corrente massima: 1 A. L'uscita di carico non è
protetta contro i cortocircuiti.
L'uscita "Carico" può essere utilizzata per controllare le seguenti funzioni:
- Un relè o un contattore ad alta corrente
- L'ingresso on/off remoto di BatteryProtect, un inverter o un convertitore DC-DC o altri carichi.
(Per la commutazione on/off può essere necessario un cavo non invertente o invertente. Consultare il manuale dettagliato sul nostro sito web
.)


Uscita "Charge disconnect"
L'uscita "Charger" è normalmente ALTA e diventa "free floating" quando è imminente una sovratensione o una sovratemperatura della cella. Corrente massima: 10 mA.
L'uscita "Charger" non è adatta per azionare un carico induttivo come la bobina di un relè.
L'uscita "Charger" può essere utilizzata per controllare i seguenti dispositivi:
- Interruttore remoto di accensione/spegnimento di un caricabatterie
- Relè di carica Cyrix-Li.
- Accoppiatore di batterie Cyrix-Li-ct
- Interruttore solido (per il controllo di carichi più grandi fino a 70 V / 4 A


Uscita di preallarme
L'uscita di preallarme è normalmente flottante e diventa alta se c'è il rischio di sottotensione nella cella (standard 3,1
V/cella, regolabile sulla batteria tra 2,85 V e 3,15 V per cella). Corrente massima: 1 A (non a prova di cortocircuito).
Il ritardo minimo tra il preallarme e la disconnessione del carico è di 30 secondi.


Ingresso "System on/off"
L'ingresso "System on/off" controlla entrambe le uscite. Se è spento, entrambe le uscite sono commutate su "free floating". I carichi
e i caricabatterie sono quindi spenti.
L'ingresso "System on/off" ha due connessioni: Remote L e Remote H.
Tra L e H è possibile collegare un interruttore on/off remoto o un contatto relè.
In alternativa, la connessione H può essere collegata a un terminale positivo della batteria o L a un terminale negativo della batteria.


ntegratedbattery monitor
Il monitor della batteria integrato può essere letto tramite Victron Connect e tutti i dati della batteria, come la tensione e lo storico delle celle.
È possibile impostare un allarme di basso SOC.


Protegge i sistemi a 12, 24 e 48 V
Campo di funzionamento tensione da 8 a 70 V CC.


Indicatori LED
- carico ON (blu): Uscita del carico alta (tensione della cella > 2,8 V, regolabile sulla batteria).
- Temp o OVP (rosso): Uscita del caricabatterie "free floating" (dovuta a sovratemperatura della cella (>50°C), sottotemperatura della cella
(< 5 C) o sovratensione della cella).

VictronConnect

Con VictronConnect è possibile richiedere informazioni sullo stato in tempo reale e configurare tutti i prodotti Victron dotati di funzione Bluetooth integrata o collegati a un dongle Bluetooth Smart VE.Direct.

Ulteriori informazioni nel manuale VictronConnect
