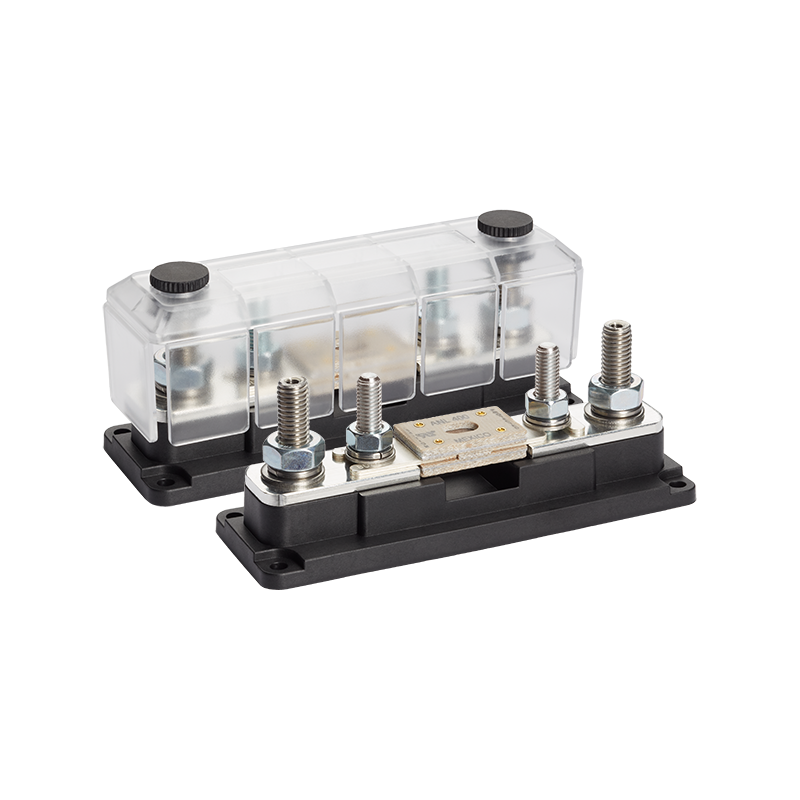

TBS DCM ANL/EF3 Portafusibile 600 A M8

Il portafusibile TBS DCM ANL/EF3, con codice articolo 5073550, è destinato all’alloggiamento di un fusibile per correnti elevate in sistemi CC fino a 60 V. Il campo di intervento del fusibile va da Da 35 a 600 A soddisfa diverse esigenze in materia di protezione di batterie, cavi e utenze CC ad alta potenza.

Il design ottimizzato per la griglia fa parte del sistema modulare TBS-DC. Ciò consente di utilizzare il supporto singolarmente oppure di combinarlo con barre collettrici, punti di supporto e piastre di collegamento opzionali per realizzare un sistema di distribuzione CC ben strutturato.

Vantaggi del portafusibile TBS ANL/EF3

• Ampio intervallo di sicurezza: progettato per fusibili da 35 a 600 A.
• Diversi tipi di protezione: Compatibile con i fusibili ANL, ANN, CNN, CNL e Adler EF3 omologati.
• Amplicabile in modo modulare: livello di connessione comune per il collegamento con altri componenti DC Modular tramite piastre di collegamento opzionali.
• Buona conduttività: Le barre collettrici stagnate in rame di elevata purezza garantiscono collegamenti a basse perdite.
• Componenti resistenti alla corrosione: I bulloni, le rondelle e i dadi sono realizzati in acciaio inossidabile.
• Passeggio cavi flessibile: Il coperchio trasparente presenta delle aperture asportabili per l'accesso dei cavi da diverse direzioni.
• Struttura che facilita la manutenzione: Il coperchio di chiusura superiore facilita l'accesso al fusibile e ai collegamenti.

Fusibili ANL ed EF3 compatibili

Il produttore autorizza l'uso del portafusibile per i modelli Cooper Bussmann ANL e ANN, Littelfuse CNN e CNL, nonché per Adler EF3. La compatibilità con EF3 si applica espressamente a questo Supporto ANL-M8 con codice articolo 5073550.

La scelta del tipo di fusibile e della corrente nominale adeguati dipende dalla tensione dell'impianto, dalla sezione del cavo, dal circuito da proteggere e dalla corrente di cortocircuito potenziale della batteria. Soprattutto nel caso di banchi di batterie al litio ad alta potenza, occorre tenere conto anche del potere di interruzione e del coordinamento di protezione del fusibile scelto.

Campi di applicazione idonei

Il portafusibile TBS è adatto a sistemi a 12, 24 e 48 V CC realizzati in modo professionale, a condizione che la tensione di esercizio effettiva e gli eventuali picchi di tensione rientrino nei limiti specificati dal produttore. Le applicazioni tipiche sono:

• Circuiti delle batterie e degli inverter nei camper e nei veicoli da avventura
• Impianti di distribuzione in corrente continua su barche e yacht, in caso di installazione in un locale interno asciutto
• Sistemi di batterie per officine mobili, food truck e veicoli per eventi
• Sistemi di distribuzione in corrente continua a bassa tensione in impianti isolati e tiny house
• Quadri modulari per sistemi di accumulo a batteria fissi fino a 60 V CC

Il supporto non è l'unico fattore che determina il valore nominale del fusibile. Il valore di protezione, la sezione del cavo e gli apparecchi collegati devono essere dimensionati congiuntamente per il rispettivo circuito elettrico.

Struttura robusta e modulare

La struttura in plastica rinforzata con fibre unisce un'elevata resistenza meccanica a una buona resistenza alle temperature e agli agenti chimici. Le barre collettrici in rame stagnato garantiscono una superficie di contatto conduttiva, mentre i componenti in acciaio inossidabile contribuiscono alla resistenza alla corrosione dei collegamenti meccanici.

Grazie a una dimensione della griglia di 1 × 3, il supporto può essere posizionato in modo da occupare poco spazio accanto ad altri componenti modulari TBS-DC. Tramite apposite piastre di collegamento, disponibili separatamente, è possibile collegare elettricamente i componenti su un unico livello di connessione. Ciò riduce il numero di collegamenti via cavo aggiuntivi e favorisce una struttura del sistema chiara e ordinata.

Istruzioni per l'installazione

Il produttore indica che l'installazione va effettuata su un luogo interno arido . I cavi di collegamento devono essere dimensionati in base alla corrente prevista e dotati di un adeguato sistema di scarico della trazione, in modo che il portafusibile non sia sottoposto a sollecitazioni meccaniche eccessive.

• Coppia di serraggio consigliata per dadi M8: 13 Nm
• Coppia di serraggio consigliata per dadi M10: 22 Nm
• La molla e la rondella devono trovarsi direttamente sotto il dado.
• Non devono essere inserite rondelle tra il fusibile, il capocorda, la barra collettrice o la piastra di collegamento.
• Le viti zigrinate del coperchio devono essere serrate solo a mano.

I lavori su sistemi di batterie ad alta potenza richiedono una progettazione a regola d'arte. Si prega di fare riferimento al manuale TBS aggiornato e alle istruzioni di installazione fornite dai produttori di batterie, cavi e dispositivi di sicurezza.

Dati tecnici

Conclusione

Il portafusibili TBS DCM ANL/EF3 è una soluzione compatta per impianti di distribuzione in corrente continua ad alta potenza fino a 60 V. L'ampia compatibilità con i fusibili, il coperchio robusto e la possibilità di espansione con i componenti modulari TBS-DC facilitano la realizzazione di un sistema di protezione chiaro e di facile manutenzione.

Domande frequenti sul portafusibili TBS ANL/EF3

• Quali fusibili sono compatibili con il portafusibili 5073550?




  Sono ammessi i modelli Cooper Bussmann ANL e ANN, Littelfuse CNN e CNL e Adler EF3. Il fusibile deve avere un formato M8 adeguato ed essere dimensionato per il circuito specifico.

• "M8" significa che anche i cavi vanno collegati a bulloni M8?




  No. In questa versione, M8 indica l'alloggiamento del fusibile. Per i collegamenti dei cavi, l'attuale manuale TBS indica bulloni M10.

• Il portafusibili può funzionare con un fusibile EF3 a tensione superiore a 60 V?




  No. Anche se il fusibile EF3 utilizzato ha una tensione di intervento più elevata, il portafusibile 5073550 rimane su massimo 60 V CC limitato.

• Il fusibile adatto è incluso nella confezione?




  Il fusibile deve essere scelto separatamente in base all'applicazione. Tra i fattori determinanti figurano la tensione di sistema, la sezione del cavo, la corrente di esercizio prevista, la corrente di cortocircuito possibile e il potere di interruzione richiesto.

• Il portafusibili può essere collegato ad altri prodotti TBS-DC-Modular?




  Sì. Le dimensioni della griglia 1 × 3 e il livello di collegamento comune consentono la combinazione con componenti DC Modular compatibili. A tal fine si utilizzano apposite piastre di collegamento, disponibili separatamente.

• Il portafusibili può essere installato all'aperto senza copertura?




  No. TBS prevede il montaggio su un luogo interno arido . Ciò vale anche per le applicazioni su veicoli e imbarcazioni.
