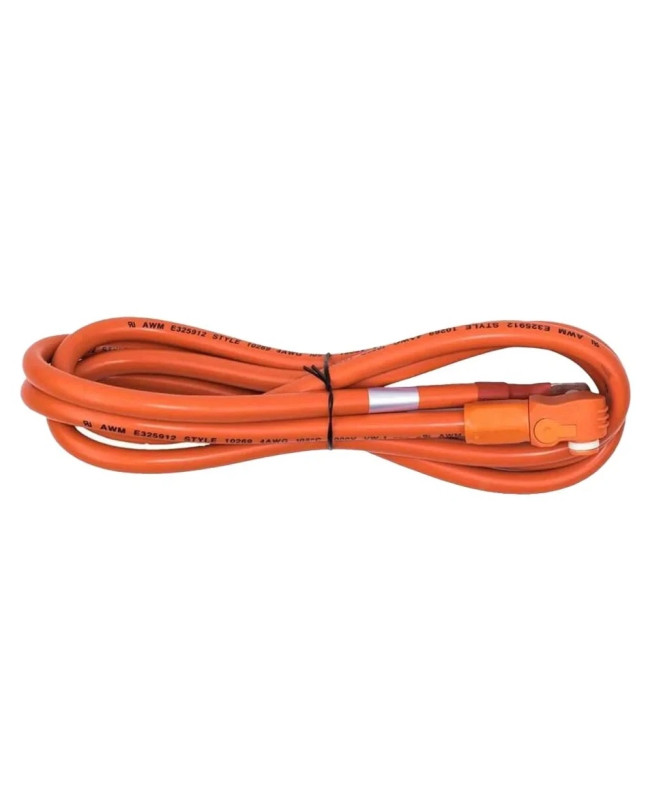

Cavo Pytes V5 Alpha da 2 m – Amphenol 8,0 mm a M10

Il cavo della batteria Pytes con il codice articolo del produttore 161412101027 è il cavo di collegamento positivo per i sistemi di batterie delle serie Pytes V5°α e V5°α Plus. Il connettore Amphenol SurLok da 8,0 mm viene collegato al terminale di alimentazione positivo della batteria.

All'altra estremità del cavo è presente un capocorda ad anello M10 preassemblato. Ciò consente di collegare la batteria a un fusibile CC, a una barra collettrice o a un terminale dell'inverter di dimensioni adeguate.

Vantaggi del cavo Pytes V5 Alpha Plus

• Connettore batteria compatibile: Amphenol SurLok Plus da 8,0 mm per Pytes V5°α e V5°α Plus.
• Connettore M10 preassemblato: Capocorda ad anello SC50-10 per un bullone M10 compatibile.
• Lunghezza del cavo: 2 m: Consente un percorso flessibile dei cavi tra la batteria e il componente CC.
• Ampia sezione trasversale dei conduttori: 0 AWG o 1/0 AWG con 53,5 mm².
• Polarità univoca: Il cavo arancione è destinato al collegamento positivo della corrente continua.
• Pronto per il montaggio: Il connettore Amphenol e il capocorda ad anello M10 sono già montati.

Collegamento alla batteria Pytes V5°α

Il Pytes V5°α è dotato di connettori di alimentazione Amphenol SurLok Plus da 8,0 mm. Il connettore Amphenol arancione di questo cavo va inserito nel terminale positivo della batteria e spinto fino a completo innesto.

Il capocorda ad anello M10 viene collegato sul lato opposto a un terminale positivo M10 compatibile. A seconda della configurazione del sistema, questo può essere un fusibile CC, una barra collettrice, una scatola di collegamento o l’ingresso della batteria di un inverter.

Batterie Pytes compatibili

• Pytes V5°α con connettore di alimentazione Amphenol SurLok Plus da 8,0 mm
• Pytes V5°α Plus con connettore di alimentazione Amphenol SurLok Plus da 8,0 mm

Abbinare correttamente 0 AWG e Amphenol 8,0 mm

L'indicazione Amphenol 8,0 mm indica il diametro del contatto a spina e non la sezione del conduttore. Il cavo stesso è specificato come UL10269-0AWG o UL10269-1/0AWG e presenta una sezione del conduttore di 53,5 mm².

Anche il valore M10 si riferisce al foro del capocorda ad anello o al perno di collegamento corrispondente. Per i collegamenti M8 o le prese Amphenol da 5,7 mm sono necessarie altre varianti di cavo.

Dati tecnici

Istruzioni per l'installazione

Prima del montaggio è necessario verificare il connettore Amphenol della batteria, il connettore di accoppiamento M10, la polarità e la protezione da sovracorrente richiesta. I cavi positivo e negativo devono essere scelti in modo adeguato e posati a regola d'arte.

I connettori Amphenol non devono essere inseriti o disinseriti sotto carico. L'installazione deve avvenire solo in assenza di tensione e con il sistema protetto contro la riaccensione. Le coppie di serraggio, la protezione da sovracorrente e il dimensionamento del sistema devono essere conformi alla documentazione aggiornata del produttore.

Conclusione

Il cavo Pytes Plus 161412101027 è il cavo preassemblato adatto per il collegamento positivo di alimentazione di un Pytes V5°α o V5°α Plus. Con una lunghezza di 2 m, un connettore Amphenol SurLok da 8,0 mm e un capocorda ad anello M10, garantisce un collegamento ben definito tra la batteria e l'impianto CC.

Domande frequenti sul cavo Pytes V5 Alpha Plus

• Per quali batterie Pytes è previsto questo cavo?




  Il cavo è destinato a Pytes V5°α e V5°α Plus dotato di connettore di alimentazione Amphenol SurLok Plus da 8,0 mm.

• Il cavo è compatibile anche con il normale Pytes V5°?




  Non automaticamente. Secondo il produttore, il modello standard Pytes V5° utilizza un connettore di alimentazione PHOENIX. Questo cavo è destinato alle versioni Alpha con connettore Amphenol da 8,0 mm.

• Viene fornito un set completo di cavi positivi e negativi?




  No. La consegna avverrà un singolo cavo di alimentazione arancione. È necessario acquistare separatamente il cavo negativo nero corrispondente, con codice articolo Pytes 161412101029.

• Che significato ha "Amphenol 8,0 mm"?




  L'indicazione 8,0 mm si riferisce al connettore Amphenol sul terminale della batteria. Non va confusa con la sezione del conduttore. Il conduttore ha una sezione di 53,5 mm².

• A quale tipo di collegamento è destinata la capicorda ad anello?




  Il capocorda ad anello SC50-10 è destinato a un Perno di collegamento M10 Previsto. Per i collegamenti M8 è necessaria una versione diversa del cavo.

• Qual è la portata di corrente del cavo?




  La scheda tecnica Pytes specifica per questo cavo da 2 m una portata di corrente pari a 150 A. Il carico ammissibile dell'impianto è ulteriormente limitato dalla batteria, dai collegamenti, dai dispositivi di protezione, dal tipo di posa e da altri componenti.
