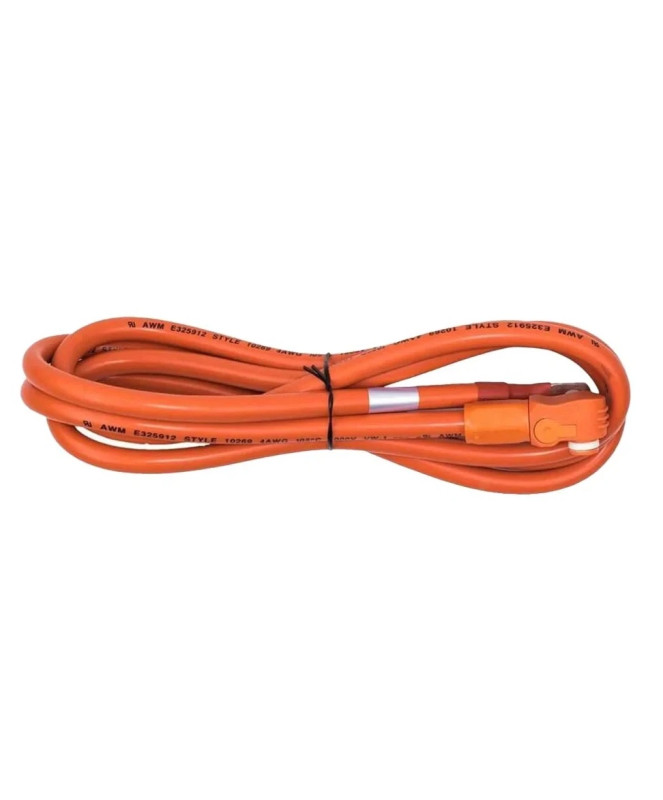

Câble Pytes V5 Alpha Plus de 2 m – Amphenol 8,0 mm vers M10

Le câble de batterie Pytes portant la référence du fabricant 161412101027 Il s'agit du câble de raccordement positif pour les systèmes de batterie des séries Pytes V5°α et V5°α Plus. La fiche Amphenol SurLok de 8,0 mm est raccordée à la borne d'alimentation positive de la batterie.

À l'autre extrémité du câble se trouve une cosse annulaire M10 pré-assemblée. Celle-ci permet de raccorder la batterie à un fusible CC, à une barre omnibus ou à une prise d'onduleur adaptés.

Avantages du câble Pytes V5 Alpha Plus

• Connexion de batterie compatible : Amphenol SurLok Plus 8,0 mm pour Pytes V5°α et V5°α Plus.
• Raccord M10 pré-assemblé : Cosse annulaire SC50-10 pour un boulon M10 adapté.
• Longueur du câble : 2 m : Permet un acheminement flexible des câbles entre la batterie et le composant CC.
• Grande section transversale des conducteurs : 0 AWG ou 1/0 AWG, soit 53,5 mm².
• Polarité univoque : Le fil orange est destiné à la borne positive du courant continu.
• Prêt à monter : Le connecteur Amphenol et la cosse à anneau M10 sont déjà installés.

Connexion à la batterie Pytes V5°α

Le Pytes V5°α est équipé de connecteurs d'alimentation Amphenol SurLok Plus de 8,0 mm. La fiche Amphenol orange de ce câble doit être insérée dans la borne positive de la batterie et enfoncée jusqu'à ce qu'elle soit complètement verrouillée.

La cosse annulaire M10 est raccordée, de l'autre côté, à une borne positive M10 correspondante. Selon la configuration du système, il peut s'agir d'un fusible CC, d'une barre omnibus, d'un boîtier de raccordement ou de l'entrée batterie d'un onduleur.

Batteries Pytes compatibles

• Pytes V5°α avec connecteur de puissance Amphenol SurLok Plus de 8,0 mm
• Pytes V5°α Plus avec connecteur de puissance Amphenol SurLok Plus de 8,0 mm

Associer correctement le 0 AWG et l'Amphenol 8,0 mm

L'indication Amphenol 8,0 mm désigne le diamètre du contact enfichable et non la section du conducteur. Le câble lui-même est conforme aux normes UL10269-0AWG ou UL10269-1/0AWG et présente une section de conducteur de 53,5 mm².

La référence M10 correspond également au diamètre intérieur de la cosse annulaire ou à celui du boulon de raccordement correspondant. Pour les raccords M8 ou les prises Amphenol de 5,7 mm, d'autres types de câbles sont nécessaires.

Caractéristiques techniques

Consignes d'installation

Avant le montage, il convient de vérifier le connecteur Amphenol de la batterie, le connecteur correspondant M10, la polarité et la protection par fusible requise. Les câbles positif et négatif doivent être choisis en fonction l'un de l'autre et posés dans les règles de l'art.

Les connecteurs Amphenol ne doivent pas être branchés ou débranchés sous tension. L'installation ne doit être effectuée que lorsque le circuit est hors tension et protégé contre toute remise sous tension. Les couples de serrage, la protection par fusible et le dimensionnement du système doivent être conformes aux documents techniques actuels du fabricant.

Conclusion

Le câble Pytes Plus 161412101027 est le câble pré-assemblé adapté au raccordement positif d'une Pytes V5°α ou V5°α Plus. D'une longueur de 2 m, équipé d'un connecteur Amphenol SurLok de 8,0 mm et d'une cosse annulaire M10, il permet d'établir une connexion clairement définie entre la batterie et le système CC.

Foire aux questions sur le câble Pytes V5 Alpha Plus

• À quelles batteries Pytes ce câble est-il destiné ?




  Ce câble est destiné à la Pytes V5°α et V5°α Plus équipé d'un connecteur de puissance Amphenol SurLok Plus de 8,0 mm.

• Ce câble est-il également compatible avec le Pytes V5° standard ?




  Pas automatiquement. Selon le fabricant, le modèle Pytes V5° standard utilise un connecteur d'alimentation PHOENIX. Ce câble est destiné aux versions Alpha équipées d'un connecteur Amphenol de 8,0 mm.

• Un jeu complet de câbles « plus » et « moins » est-il fourni ?




  Non. La livraison se fait un câble « Plus » orange. Le câble négatif noir adapté, portant la référence Pytes 161412101029, doit être acheté séparément.

• Que signifie « Amphenol 8,0 mm » ?




  La mention « 8,0 mm » désigne le connecteur Amphenol au niveau de la borne de batterie. Il ne faut pas la confondre avec la section du conducteur. Le conducteur a une section de 53,5 mm².

• À quel type de raccordement la cosse annulaire est-elle destinée ?




  La cosse annulaire SC50-10 est conçue pour une Boulon de raccordement M10 prévu. Les raccords M8 nécessitent un autre type de câble.

• Quelle est l'intensité maximale admissible du câble ?




  La fiche technique Pytes spécifique à cet article indique pour ce câble de 2 m une intensité admissible de 150 A. La charge admissible du système est également limitée par la batterie, les raccordements, la protection par fusible, le mode de pose et d'autres composants.
