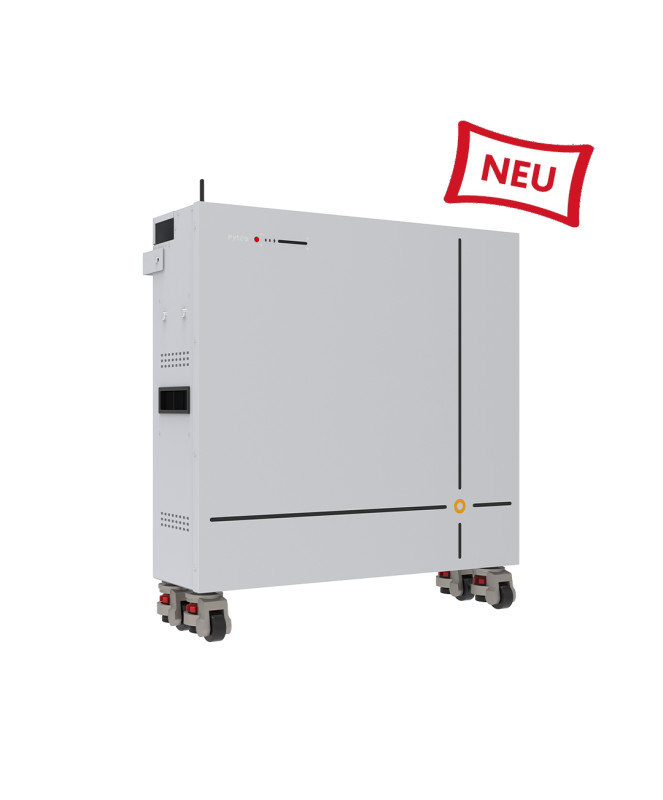

Système de stockage d'énergie Pytes V16 Lite de 16,07 kWh à batterie LiFePO4

La Pytes V16 Lite est une machine fixe Batterie basse tension de 51,2 V d'une capacité nominale de 16,07 kWh. Conçue pour les systèmes de stockage d'énergie destinés aux maisons individuelles et aux petites entreprises, elle allie une capacité élevée par unité à une communication performante avec les onduleurs.

La batterie LFP permet de stocker l'énergie solaire en vue d'une utilisation ultérieure, d'augmenter l'autoconsommation d'une installation photovoltaïque et, dans des systèmes correctement dimensionnés, de prendre en charge des fonctions telles que l'alimentation de secours, le fonctionnement hors réseau ou la gestion des pics de charge. La fonction spécifique est déterminée par l'onduleur utilisé et la configuration globale du système.

• 16,07 kWh d'énergie nominale à 51,2 V et 314 Ah
• Courant de charge et de décharge recommandé de 150 A et 7,68 kW respectivement
• En pointe, jusqu'à 200 A ou 10,24 kW pendant 180 secondes
• Module intégré d'extinction thermique par aérosol
• CAN, RS485, contact sans potentiel et Wi-Fi
• Montage mural ou installation au sol
• Possibilité de faire fonctionner jusqu'à 16 unités en parallèle

Grande capacité pour l'autoconsommation et l'alimentation de secours

Avec une énergie nominale de 16,07 kWh, une seule batterie offre déjà une capacité de stockage considérable. Cela permet d'utiliser, à un moment ultérieur, l'électricité solaire produite pendant la journée pour alimenter des appareils domestiques ou une petite entreprise.

La puissance de charge et de décharge recommandée est de 7,68 kW à 150 A. Selon le manuel, pour les charges de courte durée, une puissance de 10,24 kW pendant 180 secondes et un pic de décharge de 15,36 kW pendant 15 secondes sont possibles. La puissance réellement disponible dépend notamment de l'état de charge, de la température de la batterie, de l'onduleur et de la configuration du système.

Domaines d'application adaptés

• Autoconsommation photovoltaïque : Stocker l'électricité solaire et l'utiliser en dehors des périodes de production
• Énergie domestique : stockage statique pour les systèmes hybrides et de gestion de l'énergie adaptés
• Alimentation de secours ou de remplacement : Alimentation de consommateurs définis à l'aide d'un onduleur adapté et d'un système de commutation correctement conçu
• Maisons miniatures et autonomie énergétique : Systèmes de stockage d'énergie pour installations autonomes de 48 V de dimensionnement professionnel
• Petites entreprises : Optimisation de la consommation propre ou gestion de la charge grâce à un système de commande adapté

Système intégré de gestion de batterie

Le système de gestion de batterie (BMS) intégré surveille et contrôle la batterie. Parmi les fonctions répertoriées dans le manuel figurent la protection contre les surtensions et les sous-tensions, les surintensités, les courts-circuits, les températures inadmissibles et l'inversion de polarité des câbles d'alimentation.

De plus, le système assure l'équilibrage des cellules, la limitation des courants de charge et de décharge, le calcul de la capacité et l'enregistrement des données d'exploitation. Ainsi, chaque cellule est maintenue dans les limites de fonctionnement prévues.

Module intégré d'extinction thermique par aérosol

Selon le manuel, la Pytes V16 Lite dispose d'un module d'extinction thermique à aérosol intégré. La température de déclenchement indiquée pour ce module est de 185 ± 10 °C. Il complète les fonctions de protection électrique du système de gestion de la batterie.

Le module d'extinction ne remplace ni une installation réalisée dans les règles de l'art, ni les mesures de protection et de prévention des incendies prescrites sur le lieu d'installation. Les consignes du fabricant ainsi que les réglementations locales en matière d'installation et de protection contre les incendies doivent être respectées.

Surveillance du réseau Wi-Fi et interfaces de communication

Pour la communication externe, il existe CAN, RS485, Wi-Fi et un contact sans potentiel à disposition. Le module Wi-Fi intégré permet de surveiller les données de la batterie dans l'application Pytes RE+ et d'effectuer des mises à jour du micrologiciel.

Pour la configuration du Wi-Fi, un réseau à 2,4 GHz est nécessaire, conformément au manuel. Les réseaux à 5 GHz ne sont pas pris en charge lors de la configuration.

Extensible jusqu'à 16 batteries

En cas de besoins énergétiques croissants, il est possible de faire fonctionner jusqu’à 16 batteries V16-Lite en parallèle. Les batteries communiquent alors via les connecteurs LINK prévus à cet effet. En cas d’utilisation de plusieurs unités, les câbles d’alimentation doivent être acheminés séparément vers des barres omnibus positives et négatives adaptées, conformément au manuel.

Compatibilité avec les onduleurs

Le manuel répertorie les profils de communication de nombreux fabricants, dont Victron, Deye, GoodWe, Growatt, Hoymiles, SMA, Solis, SolaX, Studer, Sungrow, Luxpower et bien d'autres encore. Le profil de communication correspondant est sélectionné à l'aide du commutateur DIP de la batterie.

Montage et environnement d'installation

Le V16 Lite peut être fixé à un mur solide et adapté ou posé sur une surface plane. Les roulettes et les supports muraux sont répertoriés dans le manuel comme faisant partie du contenu de la livraison. En raison du poids de l'appareil, qui est de 126 kg, le transport, la surface d'appui et la fixation doivent être soigneusement planifiés.

Le fabricant exige notamment un emplacement sec, à l'abri du rayonnement solaire direct, de l'eau stagnante, d'une forte exposition à la poussière et de l'accès des enfants et des animaux domestiques. Une distance minimale de 0,5 m doit être respectée par rapport à l'onduleur.

L'installation et la mise en service ne doivent être effectuées que par des professionnels dûment qualifiés. Avant l'installation, il convient notamment de vérifier la capacité de charge du site, la mise à la terre, le câblage CC, les composants de protection et la communication avec l'onduleur.

Caractéristiques techniques

Contenu de la livraison conformément au manuel

• Batterie LFP Pytes V16 Lite
• Plaque de recouvrement
• Deux fixations latérales et deux fixations inférieures
• En deux temps trois mouvements
• Quatre roulettes réglables en hauteur
• Deux caches de raccordement
• Antenne Wi-Fi
• Un jeu de câbles d'alimentation, 2 m
• Câble de communication CAT6, 2 m
• Câble de mise à la terre, 2 m
• Deux connecteurs RJ45 de rechange
• Gabarit de perçage et matériel de montage conformément au manuel

Conclusion

Le Pytes V16 Lite offre une grande capacité de stockage et des performances de charge et de décharge élevées dans une seule batterie LFP de 51,2 V. Le BMS intégré, le module d'extinction thermique à aérosol, la surveillance Wi-Fi et la possibilité d'extension jusqu'à 16 unités constituent une base polyvalente pour les systèmes professionnels destinés à l'énergie domestique, aux installations hors réseau et aux petites entreprises.

Les conditions préalables sont un emplacement intérieur au sec, un onduleur compatible et une installation conçue dans les règles de l'art. AUTARKING vous aide à choisir et à dimensionner un système complet adapté.

Foire aux questions sur le Pytes V16 Lite

• Le Pytes V16 Lite peut-il être installé à l'extérieur ?




  Non. L'indice de protection IP20 Elle est destinée à être installée dans un espace intérieur sec et protégé. La batterie ne doit être exposée ni aux intempéries, ni à l'eau stagnante, ni à une forte concentration de poussière.

• Le Pytes V16 Lite est-il compatible avec Victron ?




  Victron figure dans le manuel Pytes parmi les profils de communication pris en charge. Avant de passer commande, il convient toutefois de vérifier le modèle Victron précis, la version du micrologiciel, le câble de communication et la liste de compatibilité Pytes à jour.

• La batterie peut-elle assurer une alimentation de secours ?




  La batterie peut fournir de l'énergie pour une alimentation de secours ou de remplacement. La fonction d'alimentation de secours proprement dite nécessite toutefois un onduleur adapté, une déconnexion correcte du réseau et une installation électrique conçue en conséquence.

• Combien de batteries V16 Lite peut-on connecter entre elles ?




  Selon le manuel du fabricant, il est possible de jusqu'à 16 piles en parallèle être utilisées. Le montage en série est formellement interdit. En cas d'utilisation de plusieurs batteries, il est nécessaire de prévoir des barres omnibus et des composants de protection correctement dimensionnés.

• Un module d'extinction à aérosol est-il intégré ?




  Oui. Selon le manuel, le Pytes V16 Lite dispose d'un module d'extinction thermique à aérosol intégré. Le fabricant indique une température de déclenchement de 185 ± 10 °C.

• Le système de chauffage est-il intégré de série ?




  Le système de chauffage est présenté dans le manuel comme un équipement en option. Pour savoir si le modèle V16 Lite commandé est équipé d'un système de chauffage, il faut vérifier la version précise ou la mention figurant sur l'emballage.

• Que signifient 16,07 kWh et 7,68 kW ?




  L'indication 16,07 kWh indique la puissance nominale ou la capacité de stockage. La valeur de 7,68 kW correspond à la puissance de charge et de décharge recommandée pour la batterie à 150 A.

• Peut-on installer la batterie soi-même ?




  Selon le fabricant, l'installation ne doit être effectuée que par des professionnels qualifiés possédant des connaissances en matière de systèmes d'énergie électrique. Cela concerne en particulier la fixation, la mise à la terre, le câblage CC, les composants de protection et la communication avec l'onduleur.
