Kit de surveillance à distance « Light » avec GlobalLink 530 et RuuviTags

Le kit de surveillance à distance Light est une solution compacte destinée à la Télésurveillance 4G de systèmes mobiles et autonomes. Le Victron GlobalLink 530 transmet les valeurs mesurées et les données compatibles du système Victron toutes les 15 minutes via le réseau mobile vers le portail gratuit Victron Remote Management Portal, ou VRM. Aucun réseau Wi-Fi local n'est nécessaire pour cela.

Ce kit convient aux bateaux et yachts, aux camping-cars et caravanes, aux maisons de vacances autonomes ainsi qu'aux stations de mesure isolées. Deux modèles différents RuuviLes capteurs permettent de surveiller séparément une zone technique complexe et un espace intérieur protégé. Appareils Victron compatibles, autres Ruuvi Il est également possible d'intégrer des capteurs et des contacts d'alarme externes adaptés.

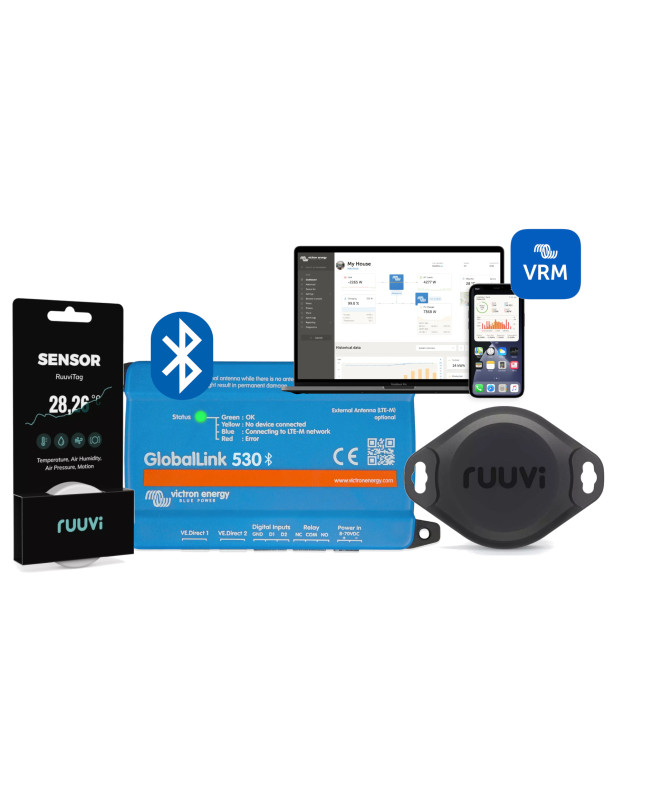

Les composants du kit de surveillance à distance

• 1 × Victron GlobalLink 530 : Appareil de communication 4G pour le portail VRM, avec une carte SIM de données préinstallée et cinq ans d'abonnement mobile inclus.
• 1 × RuuviTag Pro 2-en-1 : Capteur Bluetooth entièrement étanche, mesurant la température et détectant les mouvements, adapté aux environnements humides ou soumis à des contraintes importantes.
• 1 × RuuviTag 4 en 1 : Capteur Bluetooth mesurant la température, l'humidité, la pression atmosphérique et les mouvements, adapté aux espaces intérieurs protégés.

Surveiller séparément les locaux techniques et l'habitacle

Les deux modèles de capteurs proposés sont conçus pour des environnements différents. Le RuuviTag Pro 2-en-1, entièrement hermétique, est adapté aux zones humides ou soumises à des contraintes importantes. Le RuuviTag 4-en-1 complète la mesure de la température dans les espaces intérieurs protégés par la mesure de l'humidité relative et de la pression atmosphérique.

RuuviTag Pro 2-en-1 pour les environnements exigeants

Le RuuviTag Pro 2-en-1 est doté d'un boîtier entièrement fermé présentant les indices de protection suivants : IP68 et IP69K. Il mesure la température et les mouvements et convient notamment aux compartiments moteur, aux locaux techniques, aux caves humides, aux stations extérieures ou à d'autres lieux de mesure difficiles.

Ruuvi 4-en-1 pour les espaces intérieurs protégés

Le RuuviTag 4-en-1 enregistre Température, humidité relative, pression atmosphérique et mouvement. Il est adapté aux cabines, aux espaces de vie, à l'intérieur des camping-cars et des caravanes, aux gîtes autonomes, aux locaux techniques ou aux boîtiers de mesure protégés. Il permet ainsi de suivre l'évolution du climat ambiant, même en cas d'absence prolongée.

Le boîtier est conforme à l'indice de protection IP67. L'humidité et la pression atmosphériques étant mesurées via une ouverture respirante, ce capteur doit être installé dans un lieu de mesure protégé.

Les deux capteurs transmettent leurs valeurs de mesure sans fil au GlobalLink 530 via Bluetooth Low Energy. La température, l'humidité et la pression atmosphérique s'affichent ensuite sur le portail VRM, accompagnées des données système prises en charge.

Surveillance à distance 4G via l'application gratuite VRM

Le GlobalLink 530 utilise la 4G LTE Cat 1 et prend en charge la 2G en tant que solution de secours, à condition que le réseau mobile concerné soit disponible. La carte SIM de données préinstallée comprend cinq ans de connexion mobile. Le Le portail VRM et l'application VRM sont accessibles gratuitement.

Dans VRM, les valeurs mesurées, les états et les graphiques d'évolution peuvent être consultés où que l'on se trouve. Les données des appareils connectés VE.Direct- et les appareils Bluetooth sont synchronisés toutes les 15 minutes. Cet intervalle prévisible permet de limiter la consommation de données et la consommation électrique du système.

Surveiller plutôt que programmer les appareils

Le GlobalLink 530 est conçu comme une solution de surveillance compacte. Il ne permet pas de modifier à distance les réglages, le micrologiciel ou les paramètres de fonctionnement des appareils BMV, MPPT ou onduleurs connectés. Le relais intégré peut toutefois être activé via VRM.

• Afficher les données système et d'environnement sur le portail VRM et dans l'application VRM
• Analyser les historiques et configurer les règles d'alerte VRM
• Commuter à distance le relais NO/NC intégré
• Utiliser deux entrées numériques pour des contacts d'alarme externes compatibles
• Existants compatibles VE.Direct- et intégrer les appareils Victron Smart
• Ajouter des RuuviTags supplémentaires pour d'autres plages de mesure

Intégrer les contacts d'alarme de cale, de fonctionnement et externes

Les deux entrées numériques permettent de détecter l'état de contacts d'alarme externes compatibles. Parmi les applications possibles, on peut citer les alarmes de cale et les alarmes à flotteur sur les bateaux, les contacts d'alarme de porte ou les contacts d'erreur groupés dans les camping-cars, les alertes de gel et les messages relatifs aux installations dans les maisons de vacances, ou encore les états de fonctionnement d'une station de mesure isolée.

Dans VRM, il est possible de configurer des règles d'alerte et des notifications par e-mail à cet effet. L'historique des alertes reste consultable sur le portail. Victron recommande de procéder à la commande via un contact de relais sans potentiel ou une sortie à collecteur ouvert/optocoupleur adaptée.

Domaines d'application adaptés

Bateaux et yachts

Sur les bateaux et les yachts, il est possible de surveiller à distance la température du compartiment moteur, la température dans la cabine et les systèmes énergétiques Victron compatibles. Les entrées numériques peuvent en outre être reliées à des contacts d'alarme de cale, à flotteur ou collectifs adaptés.

Camping-cars et caravanes

Dans les camping-cars et les caravanes, ce kit permet de surveiller la température intérieure, le compartiment technique et les composants Victron compatibles. Cela s'avère particulièrement utile lors de longues périodes d'immobilisation, lorsque les véhicules sont entreposés ou lors de voyages où le véhicule reste temporairement sans surveillance.

Gîtes et chalets autonomes

Dans les gîtes autonomes, les alpages, les pavillons de chasse ou les chalets d'alpage, il est possible de contrôler la température ambiante, l'humidité de l'air et certaines données relatives à l'approvisionnement énergétique. Des règles d'alerte VRM configurables signalent les situations inhabituelles lors de la prochaine transmission de données.

Stations de mesure isolées

Ce kit convient également aux stations de mesure et aux postes techniques simples et isolés, alimentés en courant continu de 8 à 70 V. Outre les paramètres environnementaux, il est possible de transmettre au VRM des états via les deux entrées numériques, ainsi que les données prises en charge par les appareils Victron compatibles.

Compatibilité et possibilités d'extension

À propos de deux isolés VE.Direct-AnschlIl est possible d'intégrer des appareils Victron pris en charge, tels que les contrôleurs de batterie BMV, le SmartShunt ou certains régulateurs de charge solaire MPPT. Les produits Victron Smart pris en charge et les RuuviTags communiquent sans fil via Bluetooth Low Energy.

D'autres RuuviTags peuvent être ajoutés, par exemple pour le réfrigérateur, le congélateur, le compartiment à batteries, des espaces de vie supplémentaires ou d'autres points de mesure. Selon la fiche technique actuelle de Victron, le GlobalLink 530 prend en charge jusqu’à dix appareils connectés supplémentaires via Bluetooth. La compatibilité concrète des appareils et la fonction « Affichage instantané » doivent être vérifiées avant l’intégration.

Caractéristiques techniques du kit

Contenu de la livraison et accessoires nécessaires

• 1 × Victron GlobalLink 530
• 1 × RuuviTag Pro 2-en-1, batterie incluse
• 1 × RuuviTag 4-en-1, batterie incluse

Système de surveillance 4G compact pour les systèmes mobiles et autonomes

Le kit de surveillance à distance « Remote Monitoring Set Light » combine une connexion mobile, un accès gratuit au VRM et deux capteurs environnementaux spécialement sélectionnés au sein d'une solution claire et intuitive. Il est adapté aux bateaux, camping-cars, caravanes, maisons de vacances autonomes et stations de mesure isolées, où les paramètres environnementaux et les données des systèmes Victron compatibles doivent être surveillés à distance sans réseau Wi-Fi local.

Foire aux questions sur le kit de surveillance à distance Light

• À quelles applications le kit de surveillance à distance « Remote Monitoring Set Light » est-il adapté ?




  Ce kit est adapté aux bateaux et yachts, aux camping-cars et caravanes, aux maisons de vacances autonomes ainsi qu'aux stations de mesure ou techniques isolées. Il nécessite une alimentation CC adaptée, une réception mobile suffisante et une portée Bluetooth suffisante entre le GlobalLink 530 et les RuuviTags.

• Quelles données puis-je consulter sur le portail VRM ?




  Le RuuviTag Pro 2-en-1 transmet la température. Le RuuviTag 4-en-1 fournit la température, l'humidité et la pression atmosphérique. De plus, VRM affiche les valeurs prises en charge par les appareils Victron connectés ainsi que l'état des entrées numériques.

• Les alarmes externes sont-elles signalées immédiatement ?




  Non. Les entrées numériques peuvent déclencher des alarmes VRM et des notifications par e-mail, mais la transmission s'effectue dans le cadre du cycle de données habituel. Une fois la condition d'alarme remplie, il peut jusqu'à 15 minutes peuvent s'écouler avant que le message ne soit transmis à VRM.

• Puis-je programmer à distance les appareils Victron connectés ?




  Non. Le GlobalLink 530 sert principalement à la surveillance. Les paramètres ou le micrologiciel des appareils BMV, MPPT ou onduleurs connectés ne peuvent pas être modifiés via le VRM. Le relais intégré peut toutefois être activé ou désactivé à distance.

• Est-il possible d'ajouter d'autres RuuviTags ?




  Oui. D'autres RuuviTags compatibles peuvent être configurés dans la limite de la portée Bluetooth disponible. Cela permet, par exemple, de surveiller le réfrigérateur, le local à batteries, le local technique ou d'autres pièces de la maison et zones de mesure.

• Ce kit nécessite-t-il une connexion Wi-Fi ou un abonnement mobile distinct ?




  Il n'est pas nécessaire de disposer d'une connexion Wi-Fi. Le GlobalLink 530 est livré avec une carte SIM de données préinstallée et cinq ans d'abonnement mobile inclus. Le portail VRM et l'application VRM sont accessibles gratuitement.

• Dans quels cas faut-il une antenne externe ?




  L'antenne interne est souvent suffisante lorsque les conditions de réception sont bonnes. Dans un emplacement blindé, métallique ou mal situé, une antenne LTE externe peut s'avérer nécessaire. Elle améliore la réception mobile, mais pas la connexion Bluetooth avec les RuuviTags.
