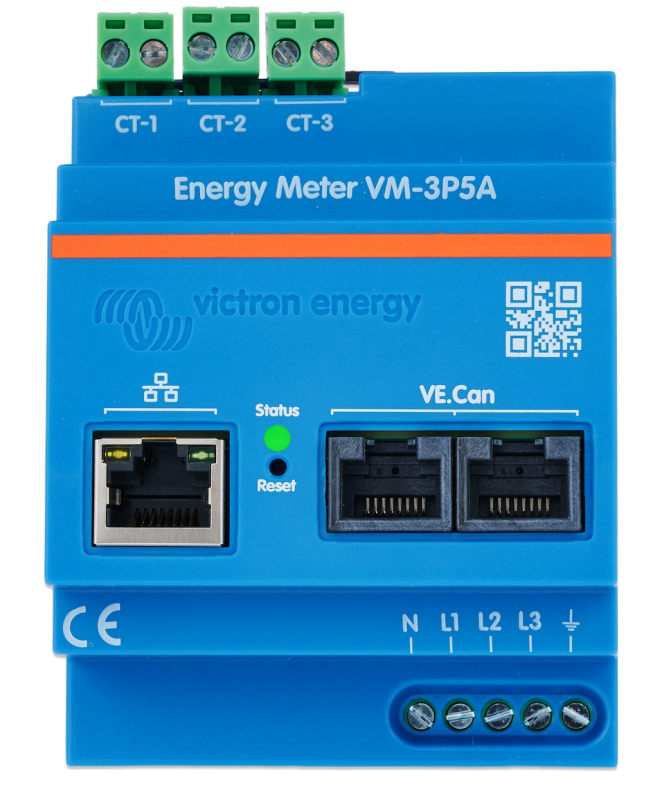

Victron Energy Contatore VM-3P5A – Contatore di energia trifase con VE.Can ed Ethernet

Il Victron Energy Misuratore VM-3P5A è un contatore di energia veloce e versatile per impianti CA monofase, bifase e trifase. È particolarmente indicato come Contatori di rete nei sistemi ESS di Victron, ma può essere utilizzato anche per la misurazione di inverter fotovoltaici, generatori e singoli utenze in corrente alternata.

I valori misurati vengono aggiornati con un'elevata frequenza di aggiornamento pari a 100 ms registrato e tramite VE.Can o Ethernet trasmesso a un dispositivo Victron GX compatibile. Ciò rende il VM-3P5A ideale per applicazioni in cui è richiesta una regolazione della potenza rapida e precisa.

Victron VM-3P5A come contatore di rete nell'ESS

In un Victron Energy Il sistema di archiviazione VM-3P5A può essere utilizzato come contatore di rete. Rileva il valore attuale Prelievo dalla rete e immissione in rete e trasmette questi valori al sistema Victron.

La misurazione viene effettuata per ciascuna fase. In questo modo è possibile rilevare e analizzare con precisione il flusso di energia negli impianti monofase, a fasi separate e trifase.

VE.Can ed Ethernet integrati

Il Victron Energy Il misuratore VM-3P5A dispone di diverse opzioni di comunicazione:

• VE.Can: Due connettori RJ45 per il collegamento diretto a un dispositivo Victron GX compatibile.
• Ethernet: Una porta Ethernet RJ45 per il collegamento alla rete locale.
• Modbus UDP: Comunicazione tramite Ethernet.

Il contatore di energia può essere collegato, ad esempio, a un Cerbo GX oppure Ekrano GX possono essere collegati. I valori misurati possono poi essere visualizzati tramite il dispositivo GX e nel Portale Victron VRM essere monitorati.

Possibilità di impiego flessibili

Il Victron VM-3P5A può essere utilizzato per diverse funzioni di misurazione a seconda della configurazione dell'impianto:

• Contatori di rete nei sistemi ESS di Victron
• Misurazione del prelievo dalla rete e dell'immissione in rete
• Misurazione degli inverter fotovoltaici
• Misurazione dei generatori in corrente alternata
• Misurazione dei singoli utenze a corrente alternata
• Monitoraggio delle stazioni di ricarica per veicoli elettrici
• Monitoraggio delle pompe di calore

Trasformatori di corrente esterni da 5 A

La misurazione della corrente avviene tramite trasformatori di corrente esterni con corrente secondaria di 5 A. Ciò consente di adattare in modo flessibile il VM-3P5A a impianti di diverse dimensioni.

L'indicazione 5 A si riferisce alla corrente secondaria dei trasformatori di corrente e non alla corrente massima misurabile dell'utenza o dell'impianto.

Valori misurati e funzioni

Il Victron VM-3P5A fornisce numerosi valori di misurazione e diagnostica elettrica. Tra questi figurano, tra l’altro:

• Tensione fase-neutro
• Tensione fase-fase
• Correnti di fase
• Corrente del conduttore neutro
• Potenza per fase
• Fattore di potenza
• Sequenza delle fasi nei sistemi trifase
• Avviso in caso di rotazione di fase errata
• Tensioni di messa a terra di protezione

Inoltre, il LED di stato può essere configurato come segnale di impulso di energia. Per la registrazione dell'energia sono disponibili diversi metodi di calcolo a seconda dell'applicazione.

Dati tecnici Victron Energy Misuratore VM-3P5A

Contenuto della confezione

• 1 × Victron Energy Misuratore VM-3P5A
• Morsetti di ingresso
• 2 × Resistenze di terminazione VE.Can RJ45

Domande frequenti sul Victron VM-3P5A

• A cosa serve il Victron VM-3P5A?




  Il Victron VM-3P5A viene utilizzato per misurare la potenza e l'energia nei sistemi CA. Viene impiegato particolarmente spesso come Contatori di rete nei sistemi ESS di Victron utilizzato. Tuttavia, è in grado di misurare anche inverter fotovoltaici, generatori e singoli utenze in corrente alternata.



• Il Victron VM-3P5A è in grado di effettuare misurazioni trifase?




  Sì. Il VM-3P5A supporta sistemi monofase, a fase divisa e trifase. Ciò gli consente di essere utilizzato in diverse configurazioni dell'impianto.



• I trasformatori di corrente sono inclusi nella fornitura?




  No. Il Victron VM-3P5A richiede trasformatori di corrente esterni con 5 A di corrente secondaria. Questi devono essere scelti e ordinati separatamente in base alla specifica installazione.



• Il valore 5 A significa che il VM-3P5A può misurare solo fino a 5 A?




  No. I 5 A si riferiscono al Corrente secondaria dei trasformatori di corrente utilizzati. La corrente dell'impianto effettivamente misurabile dipende dal rapporto di trasformazione del trasformatore di corrente utilizzato.



• È possibile collegare il VM-3P5A tramite Ethernet?




  Sì. Il contatore di energia è dotato di una porta Ethernet RJ45 e supporta, tramite Ethernet, Modbus UDP. In alternativa, la comunicazione può avvenire tramite VE.Can.



• Il VM-3P5A è compatibile con un Cerbo GX?




  Sì. Il VM-3P5A può essere collegato tramite VE.Can o Ethernet può essere collegato a un dispositivo Victron GX compatibile, come il Cerbo GX.



• Posso visualizzare i valori misurati nel portale Victron VRM?




  Sì. Se il VM-3P5A è integrato in un sistema Victron con un dispositivo GX, i valori di misura possono essere visualizzati tramite il Portale Victron VRM possono essere monitorati e analizzati a distanza.



• Il VM-3P5A è in grado di misurare anche un inverter fotovoltaico?




  Sì. Oltre ad essere utilizzato come contatore di rete, il VM-3P5A può essere impiegato anche per misurare un Inverter fotovoltaico, generatore o singolo circuito di carico in corrente alternata essere utilizzati.
