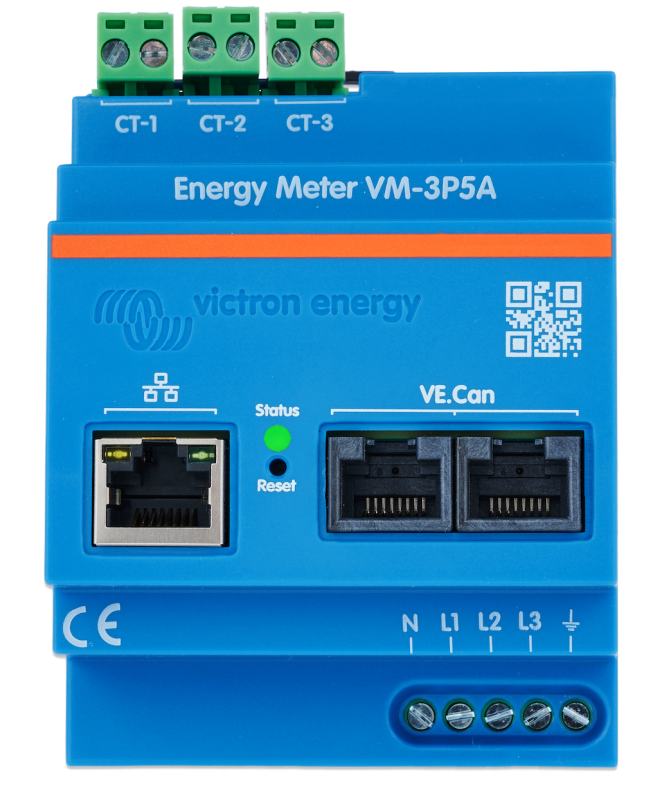

Victron Energy Compteur VM-3P5A – Compteur d'énergie triphasé avec VE.Can et Ethernet

Le Victron Energy Compteur VM-3P5A est un compteur d'énergie rapide et polyvalent destiné aux systèmes CA monophasés, biphasés et triphasés. Il est particulièrement adapté comme Compteurs de réseau dans les systèmes Victron ESS, mais peut également être utilisé pour mesurer des onduleurs photovoltaïques, des générateurs et des consommateurs CA individuels.

Les valeurs mesurées sont affichées avec une fréquence de mise à jour élevée de 100 ms enregistrées et transmises via VE.Can ou Ethernet vers un appareil Victron GX compatible. Le VM-3P5A est ainsi idéal pour les applications nécessitant un réglage rapide et précis de la puissance.

Victron VM-3P5A utilisé comme compteur de réseau dans l'ESS

Dans un Victron Energy Le VM-3P5A peut être utilisé comme compteur de réseau avec le système de stockage. Il enregistre la valeur actuelle L'approvisionnement en électricité et l'injection dans le réseau et transmet ces valeurs au système Victron.

La mesure s'effectue par phase. Cela permet de mesurer et d'analyser avec précision le flux d'énergie dans les installations monophasées, à phases séparées et triphasées.

VE.Can et Ethernet intégrés

Le Victron Energy Le compteur VM-3P5A dispose de plusieurs options de communication :

• VE.Can : Deux connecteurs RJ45 permettant une connexion directe à un appareil Victron GX compatible.
• Ethernet : Un port Ethernet RJ45 pour la connexion au réseau local.
• Modbus UDP : Communication via Ethernet.

Le compteur d'énergie peut, par exemple, être équipé d'un Cerbo GX ou Ekrano GX être connectés. Les valeurs mesurées peuvent ensuite être consultées via l'appareil GX ainsi que dans le Portail Victron VRM être surveillés.

Possibilités d'utilisation flexibles

Le Victron VM-3P5A peut être utilisé pour différentes tâches de mesure, en fonction de la configuration de l'installation :

• Compteurs de réseau dans les systèmes Victron ESS
• Mesure de la consommation et de l'injection dans le réseau
• Mesure des onduleurs photovoltaïques
• Mesure des générateurs à courant alternatif
• Mesure des différents consommateurs en courant alternatif
• Surveillance des bornes de recharge pour véhicules électriques
• Surveillance des pompes à chaleur

Transformateurs de courant externes de 5 A

La mesure du courant s'effectue via transformateurs de courant externes avec un courant secondaire de 5 A. Le VM-3P5A peut ainsi s'adapter de manière flexible à des installations de différentes tailles.

L'indication 5 A se réfère au courant secondaire des transformateurs de courant et non au courant maximal mesurable du consommateur ou de l'installation.

Valeurs mesurées et fonctions

Le Victron VM-3P5A fournit de nombreuses valeurs de mesure et de diagnostic électriques. Parmi celles-ci, on trouve notamment :

• Tension phase-neutre
• Tension phase-phase
• Courants de phase
• Courant du conducteur neutre
• Puissance par phase
• Facteur de puissance
• Ordre des phases dans les systèmes triphasés
• Avertissement en cas de rotation de phase incorrecte
• Tensions de mise à la terre de protection

De plus, la LED d'état peut être configurée comme signal d'impulsion d'énergie. Pour l'enregistrement de l'énergie, différents modes de calcul sont disponibles en fonction de l'application.

Caractéristiques techniques Victron Energy Compteur VM-3P5A

Contenu de la livraison

• 1 × Victron Energy Compteur VM-3P5A
• Blocs de bornes d'entrée
• 2 résistances de terminaison VE.Can RJ45

Foire aux questions sur le Victron VM-3P5A

• À quoi sert le Victron VM-3P5A ?




  Le Victron VM-3P5A est utilisé pour mesurer la puissance et l'énergie dans les systèmes à courant alternatif. Il est particulièrement souvent utilisé comme Compteurs de réseau dans les systèmes Victron ESS utilisé. Il peut toutefois également mesurer des onduleurs photovoltaïques, des générateurs et des consommateurs CA individuels.



• Le Victron VM-3P5A peut-il effectuer des mesures triphasées ?




  Oui. Le VM-3P5A prend en charge systèmes monophasés, à phases séparées et triphasés. Il peut ainsi être utilisé dans différentes configurations d'installation.



• Les transformateurs de courant sont-ils fournis ?




  Non. Le Victron VM-3P5A nécessite des transformateurs de courant externes avec 5 A de courant secondaire. Ceux-ci doivent être choisis et commandés séparément, en fonction de l'installation concernée.



• Est-ce que « 5 A » signifie que le VM-3P5A ne peut mesurer que jusqu'à 5 A ?




  Non. Les 5 A correspondent au Courant secondaire des transformateurs de courant utilisés. Le courant réel mesurable du système dépend du rapport de transformation du transformateur de courant utilisé.



• Le VM-3P5A peut-il être connecté via Ethernet ?




  Oui. Le compteur d'énergie dispose d'un port Ethernet RJ45 et prend en charge, via Ethernet, Modbus UDP. La communication peut également s'effectuer via VE.Can.



• Le VM-3P5A est-il compatible avec un Cerbo GX ?




  Oui. Le VM-3P5A peut être connecté via VE.Can ou Ethernet être connecté à un appareil Victron GX compatible, tel que le Cerbo GX.



• Puis-je consulter les valeurs mesurées sur le portail Victron VRM ?




  Oui. Si le VM-3P5A est intégré à un système Victron comprenant un appareil GX, les valeurs mesurées peuvent être consultées via le Portail Victron VRM être surveillés et analysés à distance.



• Le VM-3P5A peut-il également mesurer un onduleur photovoltaïque ?




  Oui. Outre son utilisation comme compteur de réseau, le VM-3P5A peut également servir à mesurer un D'un onduleur photovoltaïque, d'un générateur ou d'un circuit de consommation CA individuel être utilisés.
