Portafusibile iMaXX ATO H1180 – 30 A, 32 V CC

Il Portafusibile ATO H1180 di iMaXX è un supporto singolo compatto per fusibili piatti standard normOTO/ATO. Si integra in un circuito CC tramite due connettori a spina piatta orizzontali contrapposti e supporta fusibili fino a 30 A.

Con una tensione di esercizio massima di 32 V CC Il supporto è adatto per impianti a 12 e 24 V progettati a regola d'arte. Le applicazioni tipiche comprendono camper, veicoli da avventura e veicoli commerciali, officine mobili e sistemi di distribuzione CC compatti per impianti autonomi.

Supporto in linea compatto per fusibili piatti ATO

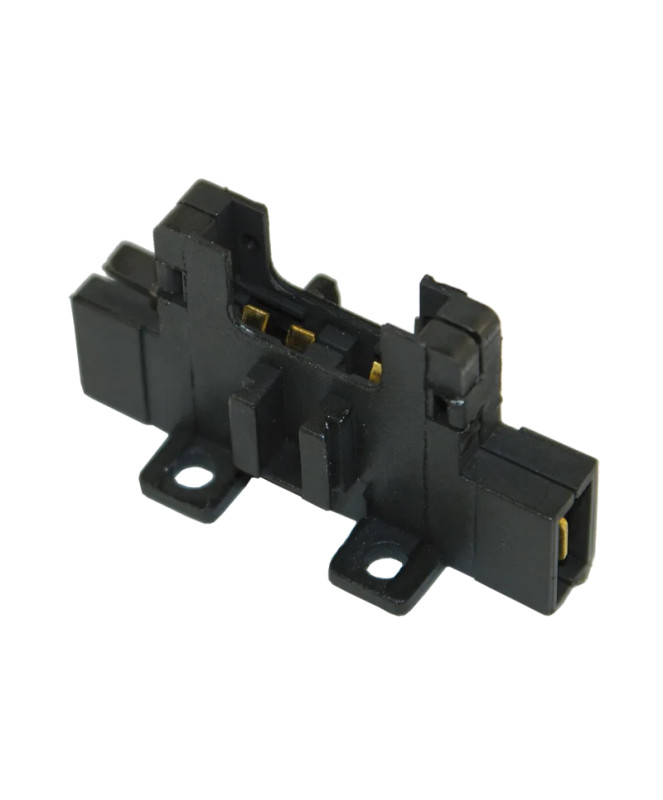

L'H1180 ospita un singolo fusibile piatto in formato normOTO/ATO. L'alloggiamento è realizzato in PA66 e presenta aree di collegamento chiuse. I contatti opposti consentono un passaggio lineare dei cavi all'interno del cablaggio CC.

Per il collegamento elettrico sono necessari Connettori a spina piatta da 6,3 × 0,8 mm necessari. La sezione del cavo, i connettori e il valore di protezione devono essere scelti in base all'utenza, alla lunghezza del cavo e alla portata di corrente ammessa del cavo stesso.

Vantaggi dell'iMaXX H1180

• Per i fusibili normOTO/ATO: Compatibile con un fusibile standard per circuiti a bassa tensione fino a 30 A.
• Per 12 e 24 V CC: Utilizzabile in sistemi a corrente continua fino a un massimo di 32 V CC.
• Collegamenti orizzontali: due contatti contrapposti per connettori a spina piatta da 6,3 × 0,8 mm.
• Struttura impilabile: È possibile combinare più H1180 per formare un portafusibile multipolare.
• Alette di fissaggio integrate: facilitano il montaggio meccanico in modo ordinato.
• Dimensioni compatte: adatto a installazioni con spazio limitato.

Campi di applicazione adeguati

Il portafusibile è adatto ad alloggiare un singolo fusibile di protezione in impianti a bassa tensione sia mobili che fissi. Se correttamente dimensionato, può essere utilizzato, ad esempio, nei seguenti sistemi:

• Impianti elettrici a 12 V nei camper e nei veicoli da avventura
• Sistemi a 24 V nei veicoli commerciali e nelle officine mobili
• Distribuzioni in corrente continua per l'illuminazione, le pompe o altri piccoli utenze idonee
• piccoli impianti isolati e sistemi autonomi a bassa tensione fino a 32 V CC
• gruppi di fusibili compatti e multipolari costituiti da più H1180 impilati

Impilabili e montabili in modo ordinato

Se sono necessari più circuiti protetti, è possibile disporre meccanicamente più H1180 uno accanto all’altro. In questo modo si ottiene un gruppo di protezione compatto, senza che sia necessario un blocco di montaggio completamente separato per ogni circuito.

Le alette di fissaggio integrate consentono un montaggio preciso. Il supporto deve essere posizionato in modo tale che il dispositivo di sicurezza rimanga accessibile per il controllo e la sostituzione e che i cavi collegati siano sottoposti a sollecitazioni meccaniche minime.

Compatibilità e scelta del fusibile

L'H1180 è progettato per i fusibili piatti normOTO. Il produttore indica in particolare le serie di fusibili iMaXX F1000, F1500 e F1900 fino a 30 A. Sono fondamentali la forma standard adeguata e una corrente nominale correttamente selezionata per il rispettivo circuito.

Un fusibile non deve essere scelto esclusivamente in base alla portata massima del portafusibile. Il suo scopo principale è quello di proteggere il cavo collegato da un surriscaldamento eccessivo. Nella scelta è quindi necessario tenere conto della sezione del cavo, del tipo di posa, della temperatura ambiente, della lunghezza del cavo, degli utenze e delle possibili correnti di avviamento.

Dati tecnici

Conclusione

L'iMaXX H1180 è una soluzione compatta per singoli fusibili normOTO/ATO in impianti a 12 e 24 V CC correttamente progettati. I connettori a spina piatta da 6,3 mm, le linguette di fissaggio e il design impilabile facilitano la realizzazione di un quadro di distribuzione dei fusibili chiaro e espandibile in modo modulare.

Domande frequenti sul portafusibili iMaXX ATO H1180

• Quali fusibili sono compatibili con l'H1180?




  Il proprietario è responsabile di Fusibili piatti standard normOTO/ATO progettati. Il produttore indica che le serie iMaXX F1000, F1500 e F1900 sono adatte per correnti fino a un massimo di 30 A.

• Il portafusibile può essere utilizzato in un sistema a 24 V?




  Sì. L'H1180 è progettato per tensioni continue fino a massimo 32 V CC è specificato e può quindi essere utilizzato in impianti a 12 e 24 V correttamente progettati. Non è adatto agli impianti a 48 V.

• È sempre necessario utilizzare un fusibile da 30 A?




  No. 30 A è la corrente massima supportata dal portafusibile. Il valore corretto del fusibile dipende dalla portata di corrente del cavo, dall'utenza, dalla lunghezza del cavo, dal tipo di posa e dalle eventuali correnti di avviamento.

• Quali collegamenti sono necessari per il cablaggio?




  L'H1180 è dotato di contatti orizzontali nel formato 6,3 × 0,8 mm. Per il cablaggio sono necessari dei connettori a spina piatta adatti, che devono essere collegati a regola d'arte al conduttore previsto.

• È possibile combinare tra loro più H1180?




  Sì. L'alloggiamento è impilabile. In questo modo è possibile raggruppare più supporti per formare un gruppo di sicurezza compatto con più posizioni.

• L'H1180 è impermeabile?




  Nella documentazione del produttore disponibile non è indicato alcun grado di protezione IP. Non è quindi garantita alcuna protezione dall'acqua o dalla polvere. In ambienti umidi è necessario ricorrere a un'installazione protetta o a un supporto specifico per tale scopo.
