Porte-fusible iMaXX ATO H1180 – 30 A, 32 V CC

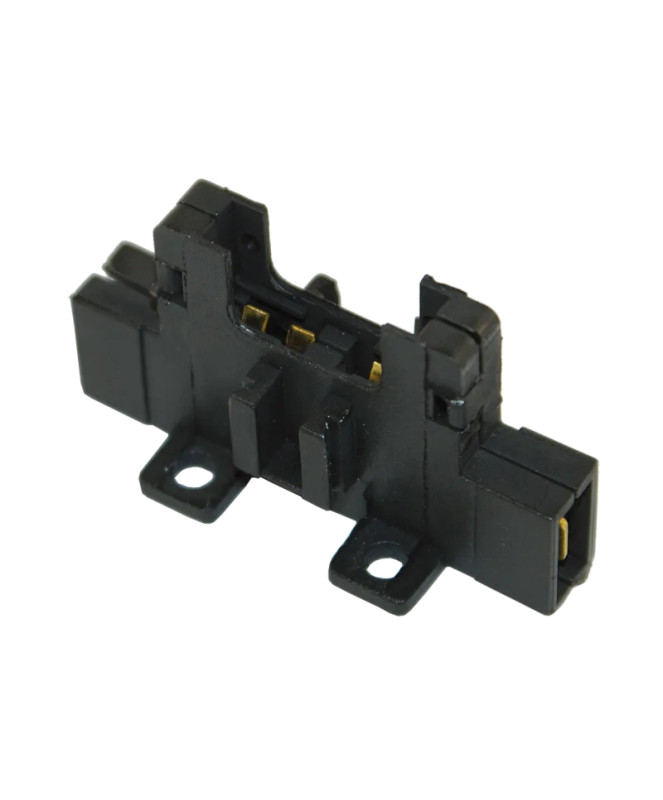

Le Porte-fusible ATO H1180 Le modèle d'iMaXX est un support simple et compact destiné aux fusibles plats standard normOTO/ATO. Il s'intègre dans un circuit CC via deux connecteurs plats horizontaux opposés et prend en charge des fusibles allant jusqu'à 30 A.

Avec une tension de service maximale de 32 V CC Ce support est adapté aux installations 12 et 24 V correctement conçues. Il est notamment utilisé dans les camping-cars, les véhicules d'aventure et utilitaires, les ateliers mobiles ainsi que dans les systèmes de distribution CC compacts des installations autonomes.

Support compact en ligne pour fusibles plats ATO

Le H1180 accueille un fusible plat unique au format normOTO/ATO. Le boîtier est en PA66 et comporte des zones de raccordement fermées. Les contacts opposés permettent un acheminement rectiligne des câbles au sein du câblage CC.

Pour le raccordement électrique, il faut prévoir des Cosses plates de 6,3 × 0,8 mm nécessaire. La section du câble, le connecteur et la valeur du fusible doivent être choisis en fonction du consommateur, de la longueur du câble et de l'intensité admissible du câble.

Avantages de l'iMaXX H1180

• Pour les fusibles normOTO/ATO : Compatible avec un fusible plat standard jusqu'à 30 A.
• Pour 12 et 24 V CC : Utilisable dans des systèmes à courant continu jusqu'à 32 V CC maximum.
• Raccordements horizontaux : deux contacts opposés pour des fiches plates de 6,3 × 0,8 mm.
• Conception empilable : Il est possible d'assembler plusieurs H1180 pour former un porte-fusible multipolaire.
• Pattes de fixation intégrées : facilitent un montage mécanique ordonné.
• Dimensions compactes : Convient aux installations où l'espace est limité.

Domaines d'application adaptés

Le porte-fusible est conçu pour accueillir un seul fusible de protection dans les installations à très basse tension, tant mobiles que fixes. Une fois correctement dimensionné, il peut par exemple être utilisé dans les systèmes suivants :

• Réseaux électriques de bord 12 V dans les camping-cars et les véhicules d'aventure
• Systèmes 24 V dans les véhicules utilitaires et les ateliers mobiles
• Répartiteurs CC pour l'éclairage, les pompes ou d'autres petits consommateurs adaptés
• petites installations isolées et systèmes autonomes à basse tension jusqu'à 32 V CC
• ensembles de fusibles compacts et multipolaires composés de plusieurs H1180 empilés

Empilables et pouvant être assemblés de manière ordonnée

Si plusieurs circuits protégés sont nécessaires, il est possible de disposer plusieurs H1180 côte à côte. On obtient ainsi un ensemble de protection compact, sans qu'il soit nécessaire de prévoir un bloc de montage entièrement distinct pour chaque circuit.

Les pattes de fixation intégrées facilitent un montage conforme aux spécifications. Le support doit être positionné de manière à ce que le dispositif de sécurité reste accessible pour les opérations de contrôle et de remplacement, et que les câbles raccordés ne subissent aucune contrainte mécanique.

Compatibilité et choix du fusible

Le H1180 est conçu pour les fusibles plats normOTO. Le fabricant mentionne notamment les séries de fusibles iMaXX F1000, F1500 et F1900 jusqu'à 30 A. Il est essentiel de choisir la forme standard adaptée et un courant nominal correctement sélectionné pour le circuit concerné.

Un fusible ne doit pas être choisi uniquement en fonction de la capacité de charge maximale du support. Il doit avant tout protéger le câble raccordé contre toute surchauffe inadmissible. Lors du dimensionnement, il convient donc de prendre en compte la section du câble, le mode de pose, la température ambiante, la longueur du câble, les charges et les courants de démarrage éventuels.

Caractéristiques techniques

Conclusion

L'iMaXX H1180 est une solution compacte destinée aux fusibles normOTO/ATO individuels dans des systèmes 12 et 24 V CC correctement dimensionnés. Les connecteurs plats de 6,3 mm, les pattes de fixation et la conception empilable facilitent la mise en place d’un tableau de protection clair et extensible de manière modulaire.

Foire aux questions sur le porte-fusible iMaXX ATO H1180

• Quels fusibles conviennent au modèle H1180 ?




  Le support est destiné à Fusibles plats standard normOTO/ATO conçues. Le fabricant indique que les séries iMaXX F1000, F1500 et F1900 supportent jusqu’à 30 A maximum.

• Le porte-fusible peut-il être utilisé dans un système 24 V ?




  Oui. Le H1180 est conçu pour des tensions continues allant jusqu'à 32 V CC maximum Il est spécifié et peut donc être utilisé dans des systèmes 12 V et 24 V correctement dimensionnés. Il n'est pas adapté aux systèmes 48 V.

• Faut-il toujours utiliser un fusible de 30 A ?




  Non. 30 A correspond au courant maximal admis par le porte-fusible. La valeur appropriée du fusible dépend de l'intensité admissible du câble, du chargeur, de la longueur du câble, du mode de pose et des courants de démarrage éventuels.

• Quels raccordements sont nécessaires pour le câblage ?




  Le H1180 est doté de contacts horizontaux au format 6,3 × 0,8 mm. Pour le câblage, il faut utiliser des cosses plates adaptées, qui doivent être raccordées dans les règles de l'art au conducteur prévu à cet effet.

• Est-il possible de combiner plusieurs H1180 entre eux ?




  Oui. Le boîtier est empilable. Il est ainsi possible de regrouper plusieurs supports pour former un ensemble de sécurité compact comportant plusieurs positions.

• Le H1180 est-il étanche ?




  La documentation du fabricant disponible ne mentionne aucun indice de protection IP. La protection contre l'eau ou la poussière n'est donc pas garantie. Dans les environnements humides, il convient d'opter pour un montage protégé ou d'utiliser un support spécialement conçu à cet effet.
