iMaXX ATO Sicherungshalter H1180 – 30 A, 32 V DC

Der ATO Sicherungshalter H1180 von iMaXX ist ein kompakter Einzelhalter für normOTO-/ATO-Standardflachsicherungen. Er wird über zwei gegenüberliegende, horizontale Flachsteckanschlüsse in einen DC-Stromkreis integriert und unterstützt Sicherungen bis 30 A.

Mit einer maximalen Betriebsspannung von 32 V DC eignet sich der Halter für fachgerecht ausgelegte 12- und 24-V-Installationen. Typische Anwendungen finden sich in Wohnmobilen, Abenteuer- und Nutzfahrzeugen, mobilen Werkstätten sowie kompakten DC-Verteilungen von Inselanlagen.

Kompakter Inline-Halter für ATO-Flachsicherungen

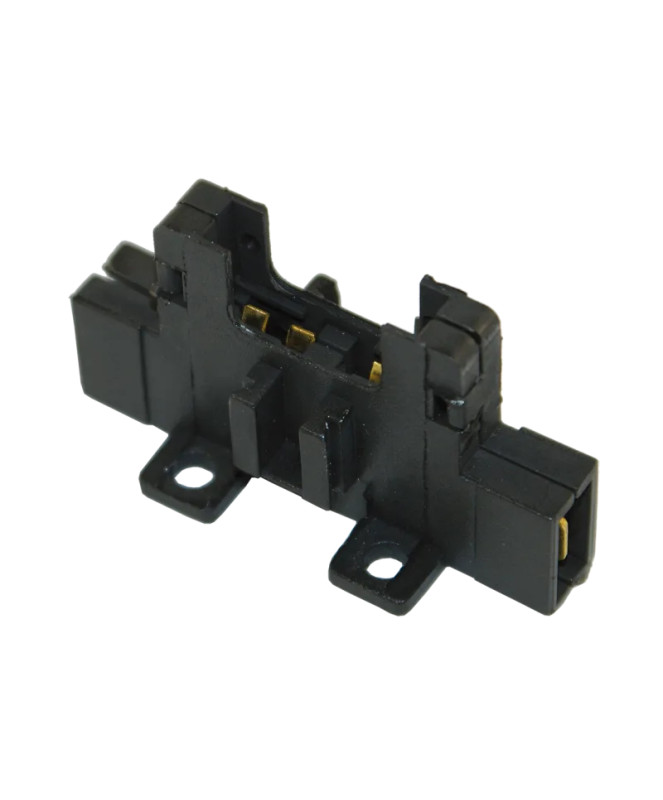

Der H1180 nimmt eine einzelne Flachsicherung im normOTO-/ATO-Format auf. Das Gehäuse besteht aus PA66 und besitzt geschlossene Anschlussbereiche. Die gegenüberliegenden Kontakte ermöglichen eine geradlinige Kabelführung innerhalb der DC-Verkabelung.

Für den elektrischen Anschluss werden passende 6,3 × 0,8-mm-Flachsteckhülsen benötigt. Kabelquerschnitt, Steckverbinder und Sicherungswert müssen passend zum Verbraucher, zur Leitungslänge und zur zulässigen Strombelastbarkeit der Leitung gewählt werden.

Vorteile des iMaXX H1180

• Für normOTO-/ATO-Sicherungen: Aufnahme einer Standardflachsicherung bis 30 A.
• Für 12 und 24 V DC: verwendbar in Gleichstromsystemen bis maximal 32 V DC.
• Horizontale Anschlüsse: zwei gegenüberliegende Kontakte für 6,3 × 0,8-mm-Flachsteckhülsen.
• Stapelbare Bauform: mehrere H1180 lassen sich zu einem mehrpoligen Sicherungshalter zusammenstellen.
• Integrierte Befestigungslaschen: erleichtern die geordnete mechanische Montage.
• Kompakte Abmessungen: geeignet für Installationen mit begrenztem Platzangebot.

Passende Einsatzgebiete

Der Sicherungshalter eignet sich zur Aufnahme einer einzelnen Verbrauchersicherung in mobilen und stationären Kleinspannungsanlagen. Nach korrekter Dimensionierung kann er beispielsweise in folgenden Systemen eingesetzt werden:

• 12-V-Bordnetze in Wohnmobilen und Abenteuerfahrzeugen
• 24-V-Systeme in Nutzfahrzeugen und mobilen Werkstätten
• DC-Verteilungen für Beleuchtung, Pumpen oder andere geeignete Kleinverbraucher
• kleine Inselanlagen und autarke Niederspannungssysteme bis 32 V DC
• kompakte, mehrpolige Sicherungsgruppen aus mehreren gestapelten H1180

Stapelbar und geordnet montierbar

Werden mehrere abgesicherte Stromkreise benötigt, können mehrere H1180 mechanisch nebeneinander angeordnet werden. So entsteht eine kompakte Sicherungsgruppe, ohne dass für jeden Stromkreis ein vollständig separater Montageblock erforderlich ist.

Die integrierten Befestigungslaschen unterstützen eine definierte Montage. Der Halter sollte so positioniert werden, dass die Sicherung für Kontrolle und Austausch erreichbar bleibt und die angeschlossenen Leitungen mechanisch entlastet sind.

Kompatibilität und Auswahl der Sicherung

Der H1180 ist für normOTO-Flachsicherungen ausgelegt. Der Hersteller nennt insbesondere die iMaXX-Sicherungsserien F1000, F1500 und F1900 bis 30 A. Entscheidend sind die passende Standardbauform und ein für den jeweiligen Stromkreis korrekt gewählter Nennstrom.

Eine Sicherung darf nicht allein anhand der maximalen Belastbarkeit des Halters ausgewählt werden. Sie soll in erster Linie die angeschlossene Leitung vor unzulässiger Erwärmung schützen. Bei der Auslegung sind deshalb Kabelquerschnitt, Verlegeart, Umgebungstemperatur, Leitungslänge, Verbraucher und mögliche Einschaltströme zu berücksichtigen.

Technische Daten

Fazit

Der iMaXX H1180 ist eine kompakte Lösung für einzelne normOTO-/ATO-Sicherungen in korrekt ausgelegten 12- und 24-V-DC-Systemen. Die 6,3-mm-Flachsteckanschlüsse, Befestigungslaschen und stapelbare Bauform erleichtern den Aufbau einer übersichtlichen, modular erweiterbaren Sicherungsverteilung.

Häufig gestellte Fragen zum iMaXX ATO Sicherungshalter H1180

• Welche Sicherungen passen in den H1180?




  Der Halter ist für normOTO-/ATO-Standardflachsicherungen ausgelegt. Der Hersteller nennt die iMaXX-Serien F1000, F1500 und F1900 bis maximal 30 A.

• Kann der Sicherungshalter in einem 24-V-System eingesetzt werden?




  Ja. Der H1180 ist für Gleichspannungen bis maximal 32 V DC spezifiziert und kann deshalb in korrekt ausgelegten 12- und 24-V-Systemen verwendet werden. Für 48-V-Systeme ist er nicht geeignet.

• Muss immer eine 30-A-Sicherung eingesetzt werden?




  Nein. 30 A ist der maximal unterstützte Sicherungsstrom des Halters. Der richtige Sicherungswert richtet sich nach der Strombelastbarkeit der Leitung, dem Verbraucher, der Leitungslänge, der Verlegeart und möglichen Einschaltströmen.

• Welche Anschlüsse werden für die Verkabelung benötigt?




  Der H1180 besitzt horizontale Kontakte im Format 6,3 × 0,8 mm. Für die Verkabelung werden dazu passende Flachsteckhülsen benötigt, die fachgerecht mit dem vorgesehenen Leiter verbunden werden.

• Können mehrere H1180 miteinander kombiniert werden?




  Ja. Das Gehäuse ist stapelbar. Mehrere Halter können dadurch zu einer kompakten Sicherungsgruppe mit mehreren Positionen zusammengestellt werden.

• Ist der H1180 wasserdicht?




  In den verfügbaren Herstellerunterlagen ist keine IP-Schutzart ausgewiesen. Ein Schutz gegen Wasser oder Staub ist somit nicht zugesichert. In feuchten Umgebungen ist eine geschützte Einbausituation oder ein dafür spezifizierter Halter zu verwenden.
