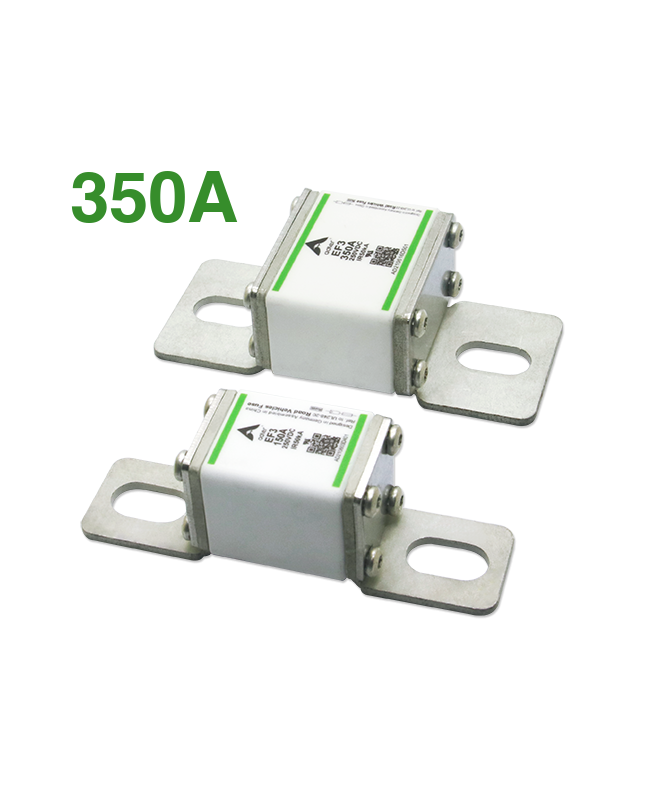

ADLER EF3 EV-Sicherung 350–450 A für 250-V-DC-Systeme

Die ADLER EF3 ist eine kompakte, verschraubbare Hochstrom-DC-Sicherung. Sie wurde für den Schutz leistungsstarker Batterie-, Lade- und Batteriemanagementsysteme in Elektro- und Hybridfahrzeugen entwickelt.

Die ADLER-EF3-Serie ist mit unterschiedlichen Nennströmen und Spannungswerten verfügbar. Auf dieser Produktseite stehen 350, 400 und 450 A bei 250 V DC zur Auswahl. Für geringere Nennströme sind separate Ausführungen mit 150, 200, 250 und 300 A bei 200 V DC erhältlich.

Vorteile der ADLER EF3 EV-Sicherung

• Hoher DC-Fehlerstromschutz: Ausschaltvermögen von bis zu 50 kA bei 250 V DC.
• Passende Stromstärken: Auf dieser Produktseite mit 350, 400 oder 450 A erhältlich.
• Erweitertes EF3-Sortiment: Separate 200-V-DC-Ausführungen decken Nennströme von 150 bis 300 A ab.
• Kompakte Abmessungen: Alle drei 250-V-Varianten besitzen dieselbe Bauform.
• Für zyklische Belastungen: Entwickelt für die Anforderungen elektrischer Fahrzeug- und Batteriesysteme.
• Verschraubter Anschluss: Die Sicherung wird über M8-Schraubverbindungen montiert.
• Rückverfolgbarkeit: Jede Sicherung ist gemäss Hersteller mit einem QR-Code gekennzeichnet.

Verfügbare Sicherungswerte

Auf dieser Produktseite stehen folgende Nennströme für 250 V DC zur Auswahl:

• 350 A
• 400 A
• 450 A

Für Anwendungen mit geringeren Nennströmen sind innerhalb der ADLER-EF3-Serie zusätzlich Sicherungen mit 150, 200, 250 und 300 A bei 200 V DC erhältlich. Aufgrund der abweichenden Nennspannung und Bauform werden diese Varianten auf einer separaten Produktseite angeboten.

Abmessungen

Die hier angebotenen Varianten mit 350, 400 und 450 A besitzen dieselben Hauptabmessungen:

Herstellerdatenblatt der ADLER EF3 öffnen

Geeignete Anwendungen

Die ADLER EF3 wurde für den Schutz von Hochleistungs-Batterie-, Lade- und Managementsystemen in Elektro- und Hybridfahrzeugen entwickelt. Sie eignet sich für DC-Leistungspfade, in denen hohe Betriebsströme und hohe mögliche Kurzschlussströme auftreten können.

Ein Einsatz in anderen mobilen oder stationären Batteriesystemen setzt voraus, dass Nennspannung, Betriebsstrom, möglicher Kurzschlussstrom, Zeit-Strom-Kennlinie und thermische Bedingungen fachgerecht geprüft werden. Für Anwendungen bis 300 A stehen die separaten EF3-Ausführungen mit 150, 200, 250 und 300 A bei 200 V DC zur Verfügung.

Auswahl und Montage

Der passende Sicherungswert wird nicht allein anhand des normalen Betriebsstroms ausgewählt. Zu berücksichtigen sind auch Leitungsquerschnitt, Lastspitzen, möglicher Kurzschlussstrom, Umgebungstemperatur und die Zeit-Strom-Kennlinie.

Die EF3 wird über M8-Schraubverbindungen montiert. Der Hersteller empfiehlt ein Anzugsdrehmoment von 12 ± 1 Nm. Für die vollständigen Montage- und Betriebsbedingungen ist das aktuelle Datenblatt massgebend.

Fazit

Die ADLER EF3 bietet eine kompakte Lösung für den Schutz leistungsstarker DC-Systeme. Auf dieser Produktseite lässt sich für 250-V-DC-Anwendungen zwischen 350, 400 und 450 A wählen. Für geringere Nennströme stehen separate EF3-Ausführungen mit 150, 200, 250 und 300 A bei 200 V DC zur Verfügung.

Häufig gestellte Fragen zur ADLER EF3 EV-Sicherung

• Welche Sicherungswerte sind innerhalb der ADLER-EF3-Serie erhältlich?




  Auf dieser Produktseite stehen Varianten mit 350, 400 und 450 A bei 250 V DC zur Auswahl. Zusätzlich sind separate EF3-Ausführungen mit 150, 200, 250 und 300 A bei 200 V DC erhältlich.

• Welche Abmessungen besitzen die 250-V-Ausführungen?




  Die hier angebotenen Varianten sind 79 ± 1 mm lang, 24 ± 1 mm hoch und 32,3 ± 1 mm breit. Die 200-V-Ausführungen besitzen eine abweichende, schmalere Bauform.

• Ist ein Sicherungshalter enthalten?




  Die EF3 ist der Sicherungseinsatz. Ob ein Halter oder weiteres Anschlussmaterial enthalten ist, richtet sich nach dem jeweiligen Angebot und Lieferumfang.

• Wie wird der passende Sicherungswert bestimmt?




  Massgebend sind Betriebsstrom, Leitungsquerschnitt, DC-Spannung, Lastspitzen, möglicher Kurzschlussstrom und die Zeit-Strom-Kennlinie. Die Auslegung sollte durch eine Fachperson erfolgen.
