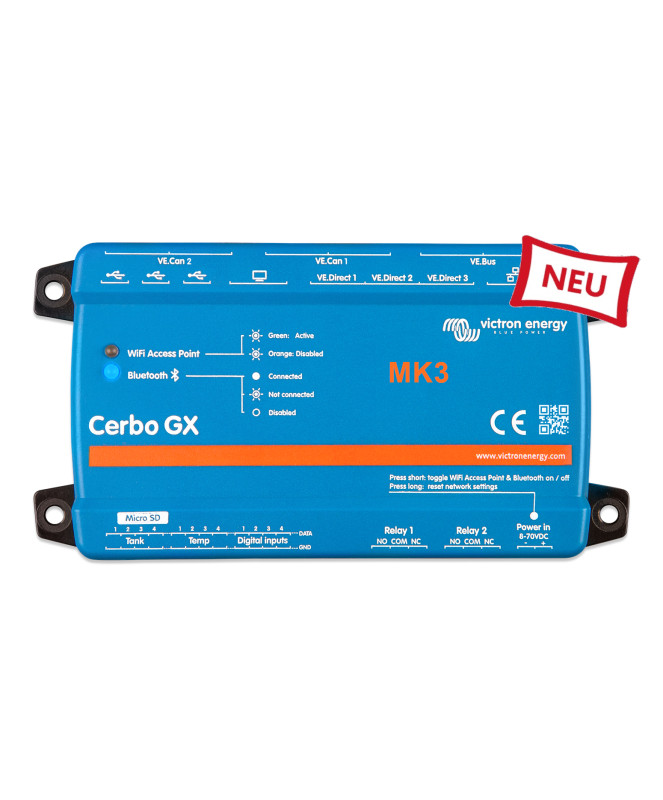

Victron Cerbo GX MK3

Der Victron Cerbo GX MK3 bildet die zentrale Kommunikations-, Überwachungs- und Steuerungseinheit eines vernetzten Victron-Energiesystems. Er führt die Informationen kompatibler Wechselrichter/Ladegeräte, Solarladeregler, Batteriemonitore, BMS-Systeme, Sensoren und weiterer Komponenten auf einer gemeinsamen Plattform zusammen.

Bei Anschlüssen, Ein- und Ausgängen, Gehäuse und Systemfunktionen entspricht der Cerbo GX MK3 dem bewährten Cerbo GX MK2. Der entscheidende Unterschied liegt in der neuen Rechenplattform: Ein TI-AM625-Prozessor mit vier Cortex-A53-Kernen, 1 GB DDR4 und 64-Bit-Architektur stellt wesentlich mehr Leistung für umfangreiche Anlagen und individuelle Automatisierungen bereit.

Drei- bis vierfache Leistung gegenüber dem MK2

Der Cerbo GX MK2 arbeitet mit zwei Cortex-A7-Kernen und einer 32-Bit-Architektur. Der Cerbo GX MK3 verfügt dagegen über vier Cortex-A53-Kerne mit jeweils 1,4 GHz und modernen DDR4-Arbeitsspeicher.

Gemäss Victron-Performancevergleich erreicht der MK3 abhängig von der jeweiligen Systemlast ungefähr die drei- bis vierfache Geschwindigkeit des Cerbo GX MK2. Dadurch reagiert die Bedienoberfläche auch bei umfangreicher Datenverarbeitung flüssiger und es stehen mehr Leistungsreserven für zusätzliche Dienste zur Verfügung.

• TI-AM625-System-on-Chip
• Vier Cortex-A53-Prozessorkerne mit 1,4 GHz
• Moderne 64-Bit-Architektur
• 1 GB DDR4-Arbeitsspeicher
• Je nach Last etwa drei- bis viermal schneller als der Cerbo GX MK2

Ideal für grössere Node-RED-Installationen

Der grösste praktische Vorteil der neuen Hardware zeigt sich bei anspruchsvollen Node-RED-Anwendungen. Mit Node-RED lassen sich Messwerte, Systemzustände, Relais, Benachrichtigungen, Zeitbedingungen und externe Dienste in individuellen Abläufen miteinander verknüpfen.

Die zusätzlichen Prozessorkerne und die höhere Rechenleistung bieten mehr Reserven für grössere Flows, komplexere Automationen und umfangreiche Dashboards. Der MK3 eignet sich deshalb besonders für Installationen, bei denen neben den normalen GX-Funktionen zahlreiche Datenpunkte verarbeitet oder mehrere Automatisierungen parallel ausgeführt werden.

Victron-System zentral überwachen und steuern

Der Cerbo GX MK3 stellt die erfassten Energie- und Betriebsdaten übersichtlich bereit. Über die Remote Console kann die Anlage lokal im Netzwerk oder über das Victron Remote Management Portal bedient werden. Das VRM Portal ermöglicht bei vorhandener Internetverbindung die Fernüberwachung, Auswertung, Alarmierung und Verwaltung des Systems.

Für die lokale Bedienung kann der Cerbo GX MK3 mit einem optionalen GX Touch 50 oder GX Touch 70 kombiniert werden. Alternativ erfolgt der Zugriff über einen Webbrowser, ein Mobilgerät oder einen geeigneten Bildschirm am HDMI-Ausgang.

Umfangreiche Kommunikationsschnittstellen

Mit VE.Bus, drei VE.Direct-Anschlüssen und zwei getrennt konfigurierbaren VE.Can-Schnittstellen bindet der Cerbo GX MK3 zahlreiche Victron-Komponenten in ein gemeinsames System ein.

• 2 × VE.Bus RJ45: parallel geschaltete Buchsen für ein kompatibles VE.Bus-System
• 3 × VE.Direct: für kompatible Solarladeregler, Batteriemonitore, Ladegeräte und weitere Geräte
• 2 × VE.Can: zwei getrennte CAN-Schnittstellen mit jeweils zwei RJ45-Buchsen; VE.Can 1 ist galvanisch isoliert
• 3 × USB Host: zum Anschluss unterstützter USB-Geräte und Schnittstellen
• Ethernet, WLAN und Bluetooth: für Netzwerkzugriff, Ersteinrichtung und Kommunikation
• HDMI: für einen geeigneten externen Bildschirm
• MicroSD: Kartensteckplatz für Karten bis 32 GB

Sensoren, Tanküberwachung und Relais

Zusätzlich zu den Kommunikationsanschlüssen besitzt der Cerbo GX MK3 mehrere Ein- und Ausgänge für die direkte Erfassung und Steuerung weiterer Systemfunktionen.

• 4 Eingänge für resistive Tankpegelgeber
• 4 Eingänge für kompatible Temperatursensoren
• 4 digitale Eingänge mit Impulszählung
• 2 programmierbare Relais mit NO-, COM- und NC-Kontakten

Passende Einsatzgebiete

• Wohnmobile, Expeditions- und Abenteuerfahrzeuge
• Boote, Yachten und Marine-Energiesysteme
• Inselanlagen, Alphütten und netzferne Gebäude
• Hausenergiespeicher und Victron ESS-Systeme
• Gewerbliche Anlagen mit Fernüberwachung
• Systeme mit Generatorsteuerung und Notstromversorgung
• Umfangreiche Node-RED-Automatisierungen

Technische Daten

Fazit

Der Victron Cerbo GX MK3 kombiniert die bewährte Anschlussvielfalt des Cerbo GX MK2 mit einer erheblich leistungsfähigeren 64-Bit-Plattform. Damit ist er die passende Wahl für umfangreiche Victron-Energiesysteme und besonders für Anwender, die grössere Node-RED-Flows, individuelle Dashboards oder anspruchsvolle Automatisierungen betreiben möchten.

Häufig gestellte Fragen zum Victron Cerbo GX MK3

• Was unterscheidet den Cerbo GX MK3 vom Cerbo GX MK2?




  Anschlüsse, Ein- und Ausgänge, Gehäuse und GX-Funktionen sind gleich. Der MK3 besitzt jedoch einen neuen 64-Bit-Vierkernprozessor und DDR4-Arbeitsspeicher. Dadurch erreicht er je nach Last ungefähr die drei- bis vierfache Performance.

• Warum eignet sich der MK3 besonders für Node-RED?




  Node-RED-Flows und umfangreiche Dashboards beanspruchen Prozessor und Arbeitsspeicher. Die neue Rechenplattform stellt deutlich mehr Leistungsreserven für grössere Flows, zahlreiche Datenpunkte und parallel ausgeführte Automatisierungen bereit.

• Wie wird Node-RED auf dem Cerbo GX MK3 aktiviert?




  Node-RED gehört zu Venus OS Large. In den Firmware-Einstellungen wird zunächst der Image-Typ «Large» ausgewählt. Nach der Installation kann Node-RED unter den Integrationen aktiviert werden.

• Besitzt der Cerbo GX MK3 ein integriertes Display?




  Nein. Für die direkte Bedienung kann optional ein GX Touch 50 oder GX Touch 70 angeschlossen werden. Alternativ ist der Zugriff über die Remote Console, einen Browser oder das VRM Portal möglich.

• Kann ein bestehender Cerbo GX MK2 durch den MK3 ersetzt werden?




  Da Anschlüsse, Gehäuse und Funktionen gleich bleiben, ist der MK3 grundsätzlich als leistungsfähiger Nachfolger vorgesehen. Vor dem Austausch sollten dennoch die aktuelle Firmware, die Systemkonfiguration und die Herstellerunterlagen geprüft werden.
