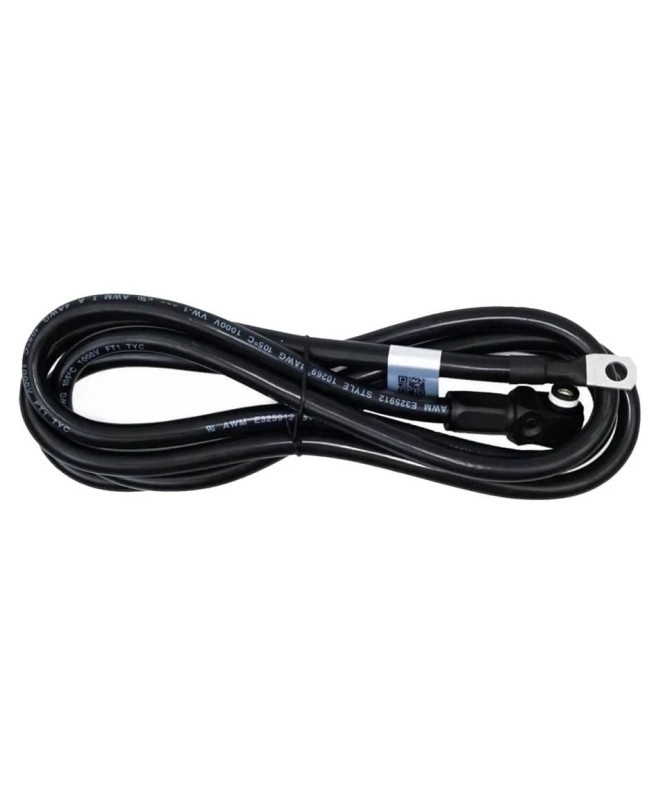

Pytes V5 Alpha Minuskabel 2 m – Amphenol 8,0 mm auf M10

Das Pytes Batteriekabel mit der Hersteller-Artikelnummer 161412101029 ist die negative Anschlussleitung für Batteriesysteme der Baureihen Pytes V5°α und V5°α Plus. Der schwarze Amphenol-SurLok-8,0-mm-Stecker wird mit dem negativen Leistungsanschluss der Batterie verbunden.

Am anderen Kabelende befindet sich ein vorkonfektionierter M10-Ringkabelschuh. Damit lässt sich die Batterie an eine passend ausgeführte DC-Sicherung, Sammelschiene oder einen Wechselrichteranschluss anbinden.

Vorteile des Pytes V5 Alpha Minuskabels

• Passender Batterieanschluss: Amphenol SurLok Plus 8,0 mm für Pytes V5°α und V5°α Plus.
• Vorkonfektionierter M10-Anschluss: SC50-10-Ringkabelschuh für einen passenden M10-Bolzen.
• 2 m Kabellänge: Ermöglicht eine flexible Leitungsführung zwischen Batterie und DC-Komponente.
• Grosser Leiterquerschnitt: 0 AWG beziehungsweise 1/0 AWG mit 53,5 mm².
• Eindeutige Polarität: Die schwarze Leitung ist für den negativen DC-Anschluss vorgesehen.
• Montagefertig: Amphenol-Stecker und M10-Ringkabelschuh sind bereits angebracht.

Anschluss an die Pytes V5°α Batterie

Die Pytes V5°α besitzt Amphenol-SurLok-Plus-Leistungsanschlüsse mit 8,0 mm. Der schwarze Amphenol-Stecker dieses Kabels wird am negativen Leistungsanschluss der Batterie eingesetzt und bis zur vollständigen Verriegelung eingesteckt.

Der M10-Ringkabelschuh wird auf der gegenüberliegenden Seite mit einem passenden negativen M10-Anschluss verbunden. Dies kann abhängig vom Systemaufbau eine DC-Sicherung, Sammelschiene, Anschlussbox oder der Batterieeingang eines Wechselrichters sein.

Kompatible Pytes-Batterien

• Pytes V5°α mit Amphenol-SurLok-Plus-8,0-mm-Leistungsanschluss
• Pytes V5°α Plus mit Amphenol-SurLok-Plus-8,0-mm-Leistungsanschluss

0 AWG und Amphenol 8,0 mm richtig zuordnen

Die Angabe Amphenol 8,0 mm bezeichnet den Durchmesser des Steckkontakts und nicht den Leiterquerschnitt. Das Kabel selbst ist als UL10269-0AWG beziehungsweise UL10269-1/0AWG spezifiziert und besitzt einen Leiterquerschnitt von 53,5 mm².

Auch der M10-Wert bezieht sich auf die Bohrung des Ringkabelschuhs beziehungsweise den passenden Anschlussbolzen. Für M8-Anschlüsse oder Amphenol-5,7-mm-Buchsen werden andere Kabelvarianten benötigt.

Technische Daten

Hinweise zur Installation

Vor der Montage sind der Amphenol-Anschluss der Batterie, der M10-Gegenanschluss, die Polarität und die erforderliche Absicherung zu kontrollieren. Die Plus- und Minusleitung sollten passend zueinander ausgewählt und fachgerecht verlegt werden.

Amphenol-Steckverbindungen dürfen nicht unter Last ein- oder ausgesteckt werden. Die Installation darf nur im spannungsfreien und gegen Wiedereinschalten gesicherten Zustand erfolgen. Anschlussdrehmomente, Absicherung und Systemdimensionierung richten sich nach den aktuellen Herstellerunterlagen.

Fazit

Das Pytes Minuskabel 161412101029 ist die passende vorkonfektionierte Leitung für den negativen Leistungsanschluss einer Pytes V5°α oder V5°α Plus. Mit 2 m Länge, Amphenol SurLok 8,0 mm und M10-Ringkabelschuh ermöglicht es eine klar definierte Verbindung zwischen Batterie und DC-System.

Häufig gestellte Fragen zum Pytes V5 Alpha Minuskabel

• Für welche Pytes-Batterien ist das Kabel vorgesehen?




  Das Kabel ist für die Pytes V5°α und V5°α Plus mit Amphenol-SurLok-Plus-8,0-mm-Leistungsanschluss vorgesehen.

• Passt das Kabel auch zur normalen Pytes V5°?




  Nicht automatisch. Die standardmässige Pytes V5° verwendet gemäss Hersteller einen PHOENIX-Leistungsanschluss. Dieses Kabel ist für die Alpha-Ausführungen mit Amphenol-8,0-mm-Anschluss bestimmt.

• Wird ein vollständiges Plus- und Minuskabel-Set geliefert?




  Nein. Geliefert wird ein einzelnes schwarzes Minuskabel. Das passende orange Pluskabel mit der Pytes-Artikelnummer 161412101027 ist separat erforderlich.

• Welche Bedeutung hat Amphenol 8,0 mm?




  Die Angabe 8,0 mm bezeichnet den Amphenol-Steckkontakt am Batterieanschluss. Sie ist nicht mit dem Leiterquerschnitt zu verwechseln. Der Leiter besitzt einen Querschnitt von 53,5 mm².

• Für welchen Anschluss ist der Ringkabelschuh vorgesehen?




  Der SC50-10-Ringkabelschuh ist für einen M10-Anschlussbolzen vorgesehen. Für M8-Anschlüsse wird eine andere Kabelausführung benötigt.

• Wie hoch ist die Strombelastbarkeit des Kabels?




  Das artikelspezifische Pytes-Datenblatt nennt für diese 2-m-Leitung eine Strombelastbarkeit von 150 A. Die zulässige Systembelastung wird zusätzlich durch Batterie, Anschlüsse, Absicherung, Verlegeart und weitere Komponenten begrenzt.
