Pytes Minuskabel 2 m – Amphenol 5,7 mm auf M8

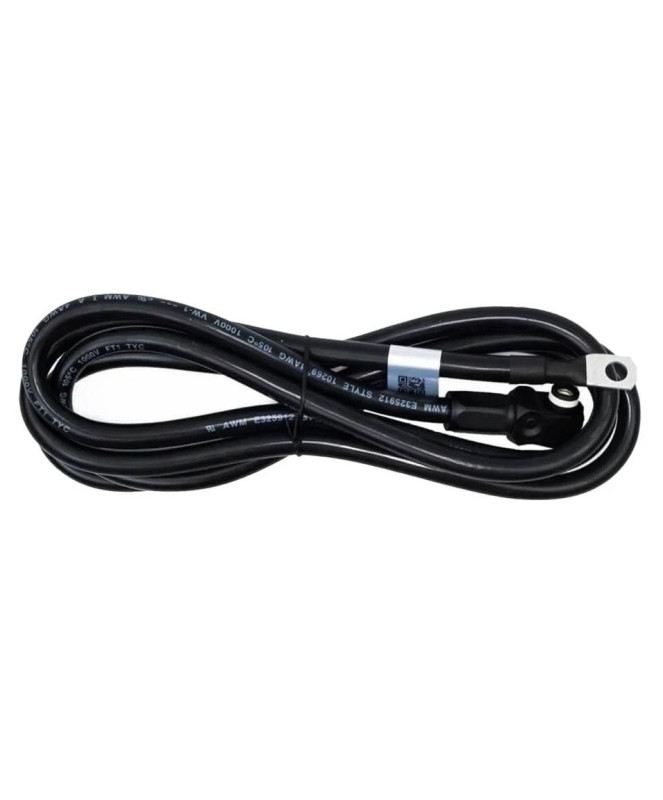

Das Pytes Anschlusskabel mit der Hersteller-Artikelnummer 161412100245 verbindet einen negativen Amphenol-5,7-mm-Anschluss mit einem M8-Schraubanschluss. Die 2 m lange, schwarze DC-Leitung ist mit einem Amphenol-Stecker und einem M8-Ringkabelschuh fertig konfektioniert.

Beim Anschluss eines Victron Multi RS19 wird der schwarze Amphenol-Stecker mit dem negativen Batterieanschluss des Wechselrichters verbunden. Der M8-Ringkabelschuh führt zur Batterie, Batteriesicherung, Sammelschiene oder DC-Verteilung mit passendem M8-Anschluss.

Vorteile des vorkonfektionierten Minuskabels

• Passend zum Victron Multi RS19: Amphenol-5,7-mm-Anschluss für den negativen Batterieanschluss des Geräts.
• M8-Ringkabelschuh: Für einen passenden Batterie-, Sicherungs-, Sammelschienen- oder DC-Verteilanschluss.
• 2 m Kabellänge: Bietet Spielraum für eine übersichtliche Leitungsführung im Energiesystem.
• Eindeutige Polarität: Die schwarze Farbe kennzeichnet das Kabel als negative DC-Leitung.
• Vorkonfektioniert: Amphenol-Stecker und M8-Ringkabelschuh sind bereits montiert.

Anschluss am Victron Multi RS19

Der Victron Multi RS19 besitzt Amphenol-SurLok-Plus-Anschlüsse für die Verbindung mit der Batterie. Der schwarze Amphenol-5,7-mm-Stecker dieses Kabels wird am negativen Batterieanschluss des Multi RS19 eingesetzt.

Der M8-Ringkabelschuh am anderen Kabelende wird mit dem negativen M8-Anschluss der vorgesehenen Batterie oder einer dazwischenliegenden DC-Sicherung beziehungsweise Sammelschiene verbunden. Zusammen mit der entsprechenden orangefarbenen Plusleitung entsteht ein vorkonfektioniertes Kabelpaar für den Batterieanschluss des Multi RS19.

Kompatibilität mit Pytes E-BOX

Die Anschlussleitung ist für DC-Systemkonfigurationen mit der Pytes E-BOX 48100R und der Pytes E-BOX 4850 geeignet, sofern auf der vorgesehenen Anschlussseite ein passender negativer M8-Anschlusspunkt vorhanden ist.

Da Pytes-Batterien je nach Modell, Revision und Installationsart unterschiedliche Leistungsanschlüsse verwenden können, muss die konkrete Anschlussausführung vor der Bestellung kontrolliert werden. Bei einer Batterieausführung mit Amphenol-Anschluss ist für die direkte Verbindung zum ebenfalls mit Amphenol ausgestatteten Multi RS19 eine passende Amphenol-zu-Amphenol-Verbindung erforderlich.

Amphenol 5,7 mm und 4 AWG richtig unterscheiden

Die Angabe 5,7 mm bezeichnet die Grösse des Amphenol-Steckkontakts. Sie beschreibt nicht den Leiterquerschnitt. Das Kabel selbst wird von Pytes als UL10269, 4 AWG spezifiziert. 4 AWG entspricht nominal rund 21,15 mm².

Das Kabel darf nicht mit Pytes-Leitungen für Amphenol 8,0 mm oder mit Ausführungen für M10-Anschlussbolzen verwechselt werden. Für die Auswahl sind immer beide Kabelanschlüsse und die benötigte Polarität relevant.

Technische Daten

Einsatzgebiete

Das Minuskabel eignet sich für 48-V-Batteriesysteme, bei denen ein negativer Amphenol-5,7-mm-Anschluss mit einem M8-Anschlusspunkt verbunden werden muss. Dazu gehören passend aufgebaute stationäre Solarspeicher, Inselanlagen, Notstromsysteme und netzgekoppelte ESS-Anlagen.

Entscheidend ist nicht allein die Produktbezeichnung der angeschlossenen Komponenten, sondern die tatsächlich vorhandene Anschlusskombination und die fachgerechte elektrische Auslegung des Gesamtsystems.

Hinweise zur Installation

Die Installation darf nur im spannungsfreien und gegen Wiedereinschalten gesicherten Zustand erfolgen. Vor dem Anschluss müssen Plus- und Minuspol eindeutig identifiziert und mit einem geeigneten Messgerät kontrolliert werden.

Absicherung, maximaler Systemstrom, Anzahl paralleler Batterien, Leitungsführung und Anschlussdrehmomente müssen anhand der aktuellen Unterlagen von Victron, Pytes und den weiteren eingesetzten Komponenten festgelegt werden. Arbeiten an Batteriespeichern sind durch entsprechend qualifizierte Fachpersonen auszuführen.

Fazit

Das Pytes Minuskabel 161412100245 bietet eine vorkonfektionierte 2-m-Verbindung von Amphenol 5,7 mm auf M8. Beim Victron Multi RS19 wird der schwarze Amphenol-Stecker am Wechselrichter eingesetzt, während der M8-Ringkabelschuh zur Batterie oder DC-Verteilung führt. Die schwarze Kennzeichnung sorgt für eine eindeutige Zuordnung zur negativen DC-Leitung.

Häufig gestellte Fragen zum Pytes Minuskabel 161412100245

• Wie wird das Kabel am Victron Multi RS19 angeschlossen?




  Der schwarze Amphenol-5,7-mm-Stecker wird am negativen Batterieanschluss des Multi RS19 angeschlossen. Der M8-Ringkabelschuh führt zur Batterie, DC-Sicherung, Sammelschiene oder Verteilung mit passendem M8-Anschluss.

• Ist das Kabel mit der Pytes E-BOX 48100R und E-BOX 4850 kompatibel?




  Das Kabel eignet sich für Systemkonfigurationen mit der Pytes E-BOX 48100R und E-BOX 4850, wenn die vorgesehene Anschlussstelle einen passenden M8-Anschluss besitzt. Da unterschiedliche Batterie- und Anschlussrevisionen existieren, muss die konkrete Ausführung vor der Bestellung geprüft werden.

• Werden Plus- und Minuskabel zusammen geliefert?




  Nein. Der Lieferumfang umfasst ein einzelnes schwarzes Minuskabel. Die entsprechende orange Plusleitung muss separat bestellt werden.

• Besitzt das Kabel einen Querschnitt von 5,7 mm²?




  Nein. Die Angabe 5,7 mm bezieht sich auf den Amphenol-Steckkontakt. Das Kabel ist als 4 AWG spezifiziert, was nominal rund 21,15 mm² entspricht.

• Passt das Kabel auch zu Amphenol-8,0-mm- oder M10-Anschlüssen?




  Nein. Dieses Kabel besitzt einen Amphenol-5,7-mm-Stecker und einen M8-Ringkabelschuh. Für Amphenol 8,0 mm oder M10 werden andere Kabelvarianten benötigt.

• Welche Stromstärke darf über das Kabel geführt werden?




  Die zulässige Stromstärke hängt vom gesamten System, der Verlegeart, der Umgebungstemperatur, den Anschlüssen und der Absicherung ab. Massgebend sind die aktuellen Herstellerunterlagen und die fachgerechte Dimensionierung der Anlage.
