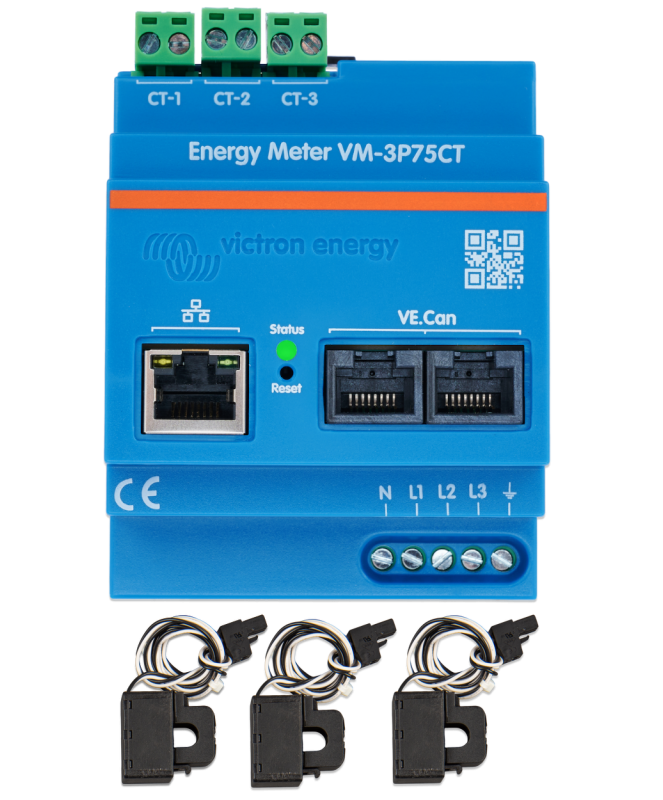

Victron Energy Contatore VM-3P75CT – Contatore di energia trifase da 75 A con VE.Can ed Ethernet

Il Victron Energy Meter VM-3P75CT misura la potenza e l'energia in sistemi CA monofase, a fase divisa e trifase. Viene utilizzato molto spesso come Contatori di rete nei sistemi ESS di Victron utilizzato. Può però essere impiegato anche per misurare un inverter fotovoltaico, un gruppo elettrogeno a corrente alternata, un inverter o un inverter/caricabatterie.

Uno dei principali vantaggi del VM-3P75CT è rappresentato dai tre trasformatori di corrente split-core da 75 A in dotazione. Vengono avvolti attorno ai conduttori esistenti, in modo che non sia necessario modificare il cablaggio esistente per la misurazione della corrente. I valori di potenza RMS vengono calcolati per ogni fase con una frequenza di aggiornamento di 100 ms trasmessi tramite VE.Can o Ethernet.

Victron VM-3P75CT come contatore di rete nell'ESS

In un Victron Energy Il sistema di archiviazione VM-3P75CT può essere utilizzato come contatore di rete. Rileva il valore attuale Prelievo dalla rete e immissione in rete e trasmette questi valori di misurazione al sistema Victron.

Grazie alla rapida trasmissione dei valori di misura, il sistema è in grado di rilevare tempestivamente le variazioni nel flusso di energia. Con la maggior parte dei sistemi Victron compatibili, il VM-3P75CT funziona direttamente come contatore di rete, senza che sia necessaria una configurazione complessa.

VE.Can ed Ethernet integrati

Per la comunicazione sono disponibili diverse opzioni:

• VE.Can: Due connettori RJ45 per il collegamento a un dispositivo Victron GX compatibile.
• Ethernet: Una presa RJ45 per il collegamento alla rete locale.
• Modbus UDP: Comunicazione tramite la porta Ethernet.

I dati di misurazione possono essere esportati in VictronConnect, visualizzabili su un dispositivo GX compatibile, come il Cerbo GX o l'Ekrano GX, nonché tramite il portale Victron VRM.

Possibilità di impiego flessibili

A seconda della configurazione dell'impianto, il VM-3P75CT può svolgere diverse funzioni di misurazione:

• Contatori di rete nei sistemi ESS di Victron
• Misurazione del prelievo dalla rete e dell'immissione in rete
• Misurazione della potenza di un inverter fotovoltaico
• Misurazione di un generatore di corrente alternata
• Misurazione di un inverter
• Misurazione di un inverter/caricabatterie
• Misurazione di alcuni utenze a corrente alternata selezionate

Sono già inclusi tre trasformatori di corrente split-core da 75 A

Il VM-3P75CT viene fornito con tre trasformatori di corrente da 75 A innestabili forniti. La struttura a nucleo diviso consente di aprire i trasformatori di corrente e di avvolgerli attorno a conduttori già installati.

Il VM-3P75CT è quindi particolarmente adatto all'integrazione in impianti esistenti. Ogni trasformatore di corrente è dotato di un cavo di collegamento di 640 mm.

Configurazione con VictronConnect

Nella maggior parte dei sistemi, il VM-3P75CT può essere utilizzato direttamente come contatore di rete. Una configurazione tramite VictronConnect È necessario soprattutto quando si intende modificare la funzione del contatore energetico.

Il contatore può essere configurato, ad esempio, come contatore di rete, contatore per inverter fotovoltaico, generatore di corrente alternata o contatore di corrente alternata. VictronConnect è inoltre necessario se si desidera utilizzare una configurazione IP manuale al posto dell'impostazione DHCP predefinita.

Valori misurati e funzioni

Oltre alla potenza e all'energia, il VM-3P75CT fornisce diversi valori di misurazione e diagnosi elettrici:

• Tensione fase-neutro
• Tensione fase-fase
• Correnti di fase
• Corrente del conduttore neutro
• Valori di potenza RMS per fase
• Fattore di potenza secondo la convenzione IEEE
• Sequenza delle fasi nella configurazione trifase
• Avviso in caso di rotazione di fase errata
• Tensioni di messa a terra di protezione

Per la registrazione dei dati energetici è possibile scegliere tra registrazione vettoriale, aritmetica e assoluta può essere selezionato. Inoltre, il LED di stato può essere configurato come segnale a impulsi di energia.

Dati tecnici Victron Energy Meter VM-3P75CT

Contenuto della confezione

• 1 × Victron Energy Meter VM-3P75CT
• 3 trasformatori di corrente da 75 A innestabili
• Morsetti a vite innestabili per i trasformatori di corrente
• 2 × Resistenze di terminazione VE.Can RJ45

Domande frequenti sul Victron VM-3P75CT

• A cosa serve il Victron VM-3P75CT?




  Il VM-3P75CT misura la potenza e l'energia nei sistemi in corrente alternata. Viene utilizzato particolarmente spesso come Contatori di rete nei sistemi ESS di Victron utilizzato. Può tuttavia essere impiegato anche per la misurazione di inverter fotovoltaici, generatori di corrente alternata, convertitori e utenze in corrente alternata.



• I trasformatori di corrente sono inclusi nel modello VM-3P75CT?




  Sì. La confezione include tre trasformatori di corrente innestabili con corrente nominale di 75 A. I cavi di collegamento dei trasformatori di corrente sono lunghi 640 mm ciascuno.



• Qual è la differenza tra il modello VM-3P75CT e il modello VM-3P5A?




  La differenza fondamentale risiede nella misurazione della corrente. Nel caso del Il modello VM-3P75CT include già tre trasformatori di corrente a nucleo diviso da 75 A. Il VM-3P5A, invece, funziona con trasformatori di corrente esterni con corrente secondaria di 5 A, che vengono selezionati separatamente in base all’impianto.



• È necessario scollegare i cavi per il montaggio dei trasformatori di corrente?




  No. I trasformatori di corrente in dotazione sono dotati di un struttura a nucleo diviso innestabile. Possono essere aperti e avvolti attorno al conduttore esistente senza modificare il cablaggio già presente per la misurazione della corrente.



• Il modello VM-3P75CT può essere utilizzato in trifase?




  Sì. Il VM-3P75CT supporta Applicazioni monofase, a fase divisa e trifase. Per la misurazione della corrente trifase si utilizzano i tre trasformatori di corrente in dotazione.



• È possibile collegare il VM-3P75CT tramite Ethernet?




  Sì. Il contatore di energia è dotato di una porta Ethernet RJ45 e supporta Modbus UDP. In alternativa, la comunicazione con un dispositivo GX compatibile può avvenire tramite VE.Can.



• Il modello VM-3P75CT è compatibile con Cerbo GX ed Ekrano GX?




  Sì. Il VM-3P75CT può essere collegato tramite VE.Can o Ethernet può essere integrato in un sistema Victron compatibile con Cerbo GX o Ekrano GX.



• Posso visualizzare i valori misurati nel portale Victron VRM?




  Sì. I dati del contatore energetico possono essere visualizzati su VictronConnect, su un dispositivo GX compatibile e tramite il Portale Victron VRM vengono visualizzati.



• È necessario configurare il VM-3P75CT prima di utilizzarlo?




  Il VM-3P75CT funziona direttamente come contatore di rete con la maggior parte dei sistemi Victron compatibili. La configurazione tramite VictronConnect È necessario soprattutto quando si desidera modificare il ruolo del contatore o utilizzare una configurazione IP manuale al posto del DHCP.
