Victron Energy Compteur VM-3P75CT – Compteur d'énergie triphasé 75 A avec VE.Can et Ethernet

Le Victron Energy Compteur VM-3P75CT mesure la puissance et l'énergie dans les réseaux à courant alternatif monophasés, à phase divisée et triphasés. Il est particulièrement souvent utilisé comme Compteurs de réseau dans les systèmes Victron ESS utilisé. Il peut toutefois également servir à mesurer un onduleur photovoltaïque, un groupe électrogène à courant alternatif, un onduleur ou un onduleur/chargeur.

L'un des principaux avantages du VM-3P75CT réside dans les trois transformateurs de courant à noyau divisé de 75 A fournis. Ils sont placés autour des conducteurs existants, ce qui évite de modifier le câblage existant pour la mesure du courant. Les valeurs de puissance RMS sont calculées pour chaque phase et affichées à une fréquence de mise à jour de 100 ms transmis via VE.Can ou Ethernet.

Victron VM-3P75CT utilisé comme compteur de réseau dans l'ESS

Dans un Victron Energy Le VM-3P75CT peut être utilisé comme compteur réseau avec le système de stockage. Il enregistre la valeur actuelle L'approvisionnement en électricité et l'injection dans le réseau et transmet ces données de mesure au système Victron.

Grâce à la transmission rapide des valeurs mesurées, le système est capable de détecter en temps réel les variations du flux d'énergie. Avec la plupart des systèmes Victron compatibles, le VM-3P75CT fonctionne directement comme compteur de réseau, sans nécessiter de configuration complexe préalable.

VE.Can et Ethernet intégrés

Plusieurs options sont disponibles pour la communication :

• VE.Can : Deux connecteurs RJ45 permettant la connexion à un appareil Victron GX compatible.
• Ethernet : Un connecteur RJ45 pour la connexion au réseau local.
• Modbus UDP : Communication via le port Ethernet.

Les données de mesure peuvent être exportées vers VictronConnect, et s'afficher sur un appareil GX compatible, tel que le Cerbo GX ou l'Ekrano GX, ainsi que via le portail Victron VRM.

Possibilités d'utilisation flexibles

Le VM-3P75CT peut prendre en charge différentes tâches de mesure en fonction de la configuration de l'installation :

• Compteurs de réseau dans les systèmes Victron ESS
• Mesure de la consommation et de l'injection dans le réseau
• Mesure de la puissance d'un onduleur photovoltaïque
• Mesure d'un groupe électrogène à courant alternatif
• Mesure d'un onduleur
• Mesure d'un onduleur/chargeur
• Mesure de certains consommateurs en courant alternatif

Trois transformateurs de courant à noyau divisé de 75 A sont déjà inclus

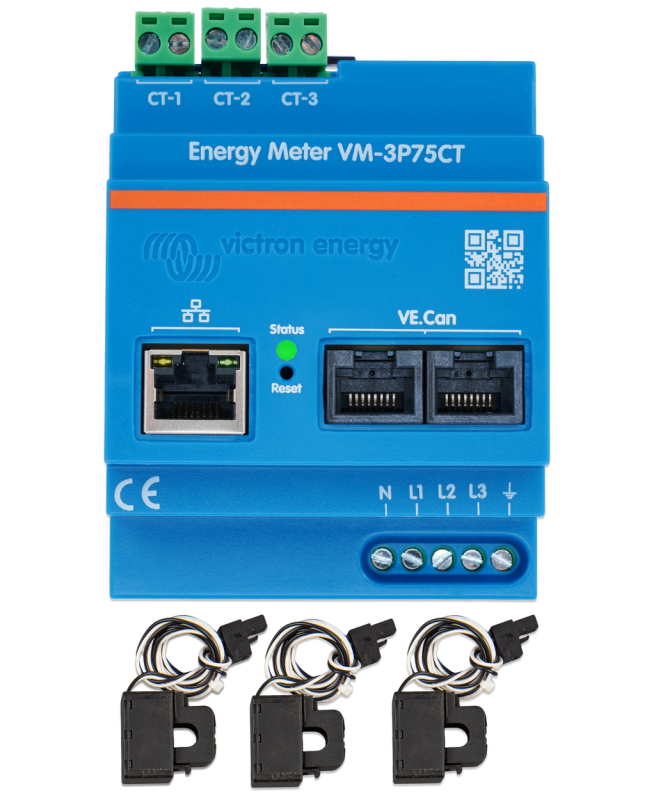

Le VM-3P75CT est livré avec trois transformateurs de courant enfichables de 75 A livrés. La conception à noyau divisé permet d'ouvrir les transformateurs de courant et de les installer autour de conducteurs déjà en place.

Le VM-3P75CT est donc particulièrement adapté à une intégration dans des installations existantes. Chaque transformateur de courant est équipé d'un câble de raccordement de 640 mm.

Configuration avec VictronConnect

Dans la plupart des systèmes, le VM-3P75CT peut être utilisé directement comme compteur de réseau. Une configuration via VictronConnect Cela est notamment nécessaire lorsque le rôle du compteur d'énergie doit être modifié.

Le compteur peut ainsi être configuré, par exemple, comme compteur de réseau, compteur d'onduleur photovoltaïque, compteur de groupe électrogène ou compteur de courant alternatif. VictronConnect est également nécessaire si l'on souhaite utiliser une configuration IP manuelle à la place du paramétrage DHCP par défaut.

Valeurs mesurées et fonctions

Outre la puissance et l'énergie, le VM-3P75CT fournit diverses valeurs de mesure et de diagnostic électriques :

• Tension phase-neutre
• Tension phase-phase
• Courants de phase
• Courant du conducteur neutre
• Valeurs de puissance RMS par phase
• Facteur de puissance selon la norme IEEE
• Ordre des phases dans une configuration triphasée
• Avertissement en cas de rotation de phase incorrecte
• Tensions de mise à la terre de protection

Pour l'enregistrement des données énergétiques, il est possible de choisir entre enregistrement vectoriel, arithmétique et absolu peut être sélectionné. De plus, la LED d'état peut être configurée comme signal d'impulsion d'énergie.

Caractéristiques techniques Victron Energy Compteur VM-3P75CT

Contenu de la livraison

• 1 × Victron Energy Compteur VM-3P75CT
• 3 transformateurs de courant enfichables de 75 A
• Bornes à vis enfichables pour les transformateurs de courant
• 2 résistances de terminaison VE.Can RJ45

Foire aux questions sur le Victron VM-3P75CT

• À quoi sert le Victron VM-3P75CT ?




  Le VM-3P75CT mesure la puissance et l'énergie dans les réseaux à courant alternatif. Il est particulièrement souvent utilisé comme Compteurs de réseau dans les systèmes Victron ESS utilisé. Il peut toutefois également servir à mesurer des onduleurs photovoltaïques, des groupes électrogènes à courant alternatif, des onduleurs et des appareils fonctionnant en courant alternatif.



• Les transformateurs de courant sont-ils fournis avec le VM-3P75CT ?




  Oui. La livraison comprend trois transformateurs de courant enfichables d'un courant nominal de 75 A. Les câbles de raccordement des transformateurs de courant mesurent chacun 640 mm de long.



• Quelle est la différence entre le VM-3P75CT et le VM-3P5A ?




  La principale différence réside dans la mesure du courant. Dans le cas du Le VM-3P75CT comprend déjà trois transformateurs de courant à noyau divisé de 75 A. Le VM-3P5A, quant à lui, fonctionne avec des transformateurs de courant externes dont le courant secondaire est de 5 A, qui sont sélectionnés séparément en fonction de l'installation.



• Faut-il déconnecter les conducteurs pour monter les transformateurs de courant ?




  Non. Les transformateurs de courant fournis sont équipés d'un conception à noyau divisé emboîtable. Ils peuvent être ouverts et enroulés autour du conducteur existant sans modifier le câblage actuel destiné à la mesure du courant.



• Le VM-3P75CT peut-il fonctionner en triphasé ?




  Oui. Le VM-3P75CT prend en charge applications monophasées, à phases séparées et triphasées. Pour la mesure du courant triphasé, on utilise les trois transformateurs de courant fournis.



• Le VM-3P75CT peut-il être connecté via Ethernet ?




  Oui. Le compteur d'énergie dispose d'un port Ethernet RJ45 et prend en charge Modbus UDP. Il est également possible de communiquer avec un appareil GX compatible via VE.Can.



• Le VM-3P75CT est-il compatible avec Cerbo GX et Ekrano GX ?




  Oui. Le VM-3P75CT peut être connecté via VE.Can ou Ethernet être intégré dans un système Victron compatible avec Cerbo GX ou Ekrano GX.



• Puis-je consulter les valeurs mesurées sur le portail Victron VRM ?




  Oui. Les données du compteur d'énergie peuvent être consultées dans VictronConnect, sur un appareil GX compatible ainsi que via le Portail Victron VRM sont affichés.



• Faut-il configurer le VM-3P75CT avant de l'utiliser ?




  En tant que compteur réseau, le VM-3P75CT fonctionne directement avec la plupart des systèmes Victron compatibles. Une configuration via VictronConnect Cela est notamment nécessaire lorsque le rôle du compteur est modifié ou lorsqu'une configuration IP manuelle doit être utilisée à la place du protocole DHCP.
