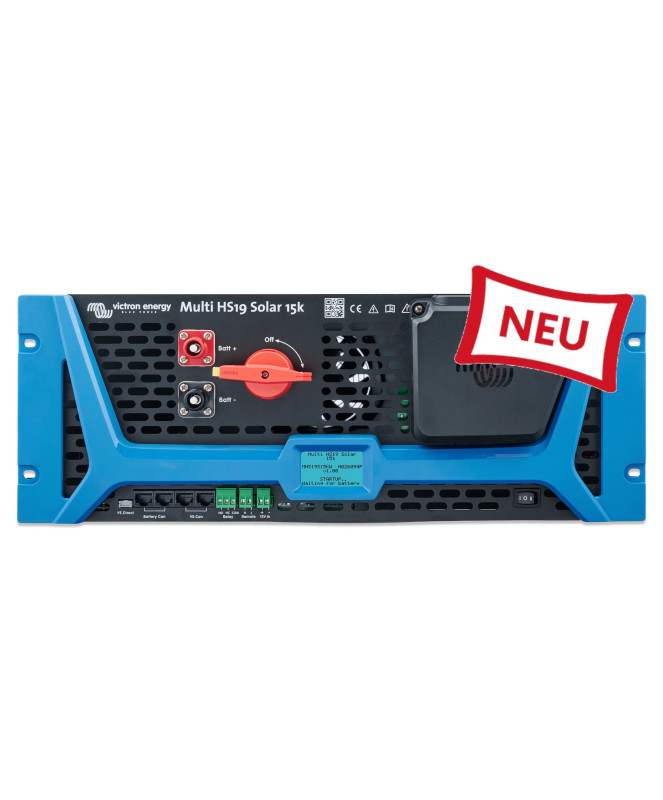

Victron Multi HS19 Solar 15kW

Der Victron Multi HS19 Solar 15kW ist eine integrierte Energiezentrale für leistungsstarke dreiphasige Hochvolt-Systeme. Das 19-Zoll-Gerät verbindet einen bidirektionalen 15-kW-Wechselrichter/Ladegerät mit vier unabhängigen Hochvolt-MPPT-Trackern. Dadurch werden weniger Einzelkomponenten, Verbindungen und Rackflächen benötigt.

Der Multi HS19 Solar arbeitet mit kompatiblen, BMS-gesteuerten Hochvolt-Batterien von 650 bis 1000 V. Er stellt 400 V Dreiphasenwechselstrom bereit, lädt den Speicher aus PV oder einer geeigneten AC-Quelle und kann gespeicherte Energie für Verbraucher, Eigenverbrauchsoptimierung oder Backup bereitstellen.

Die wichtigsten Vorteile

• 15 kW echte Dreiphasenleistung: Ein einzelnes Gerät versorgt ein 400-V-Drehstromsystem mit bis zu 15 kW Dauerleistung bei Umgebungstemperaturen bis 40 °C.
• Vier unabhängige MPPT-Tracker: Vier getrennte PV-Strings mit jeweils bis zu 8 kW ermöglichen eine Gesamt-PV-Leistung von maximal 32 kW.
• Hochvolt-Batteriesystem: Der Arbeitsbereich von 650 bis 1000 V reduziert bei gleicher Leistung den Batteriestrom und erlaubt kompaktere DC-Leitungen.
• PowerControl und PowerAssist: Das Gerät kann den Bezug am AC-Eingang begrenzen und kurzzeitig Batterieleistung ergänzen, wenn die Last die verfügbare Netzleistung übersteigt.
• Hoher Wirkungsgrad: Bis zu 98 % im Wechselrichterbetrieb und bis zu 99 % an den MPPT-Trackern reduzieren Umwandlungsverluste.
• 19-Zoll-Systemintegration: Das 4-HE-Gerät kann zusammen mit kompatiblen Rack-Batterien und weiteren Systemkomponenten in einer Energiezentrale installiert werden.

Vier MPPT-Tracker für flexible PV-Planung

Die vier voneinander unabhängigen Solareingänge erleichtern die Aufteilung einer grösseren PV-Anlage auf unterschiedliche Ausrichtungen oder Verschattungssituationen. Jeder Tracker verarbeitet einen eigenen PV-String und liefert unter den spezifizierten Bedingungen bis zu 8 kW. Die maximale Gesamtleistung beträgt 32 kW.

Der MPPT-Arbeitsbereich reicht von 100 bis 600 V DC. Wird das Gerät ausschliesslich aus Solarenergie gestartet, werden mindestens 300 V für das Aufwachen der Kommunikation benötigt. Der MPP-Strom ist auf 13,5 A und der Kurzschlussstrom auf 20 A pro String begrenzt.

Für Eigenverbrauch, Peak Shaving, Backup und Offgrid

In einem Energy Storage System kann der Multi HS19 Solar Solarstrom speichern, den Eigenverbrauch erhöhen und Lastspitzen mit Energie aus der Batterie abdecken. PowerControl priorisiert die versorgten Verbraucher und begrenzt den Strom am AC-Eingang. PowerAssist stellt bei kurzfristig höherem Bedarf zusätzliche Batterieleistung bereit.

Bei Netzausfall kann AC-out-1 weiterhin aus Batterie und PV versorgt werden. Dadurch eignet sich das Gerät für fachgerecht geplante Backup-Lösungen mit dreiphasigen kritischen Verbrauchern. In netzunabhängigen Anlagen verbindet es Hochvolt-Speicher, PV-Anlage und ein 400-V-Verteilnetz.

Passende Anwendungen sind grosse Hausenergiesysteme, Landwirtschafts- und Gewerbeanlagen, stationäre Power-Container sowie Betriebsstandorte mit Peak Shaving oder Ersatzstrombedarf. Die Eignung hängt von Lastprofil, Batterie, PV-Auslegung, Netzanschluss und den geltenden Installationsvorschriften ab.

Kompatible Hochvolt-Batterien

Der Multi HS19 Solar verwendet die CAN-Kommunikation des Batteriemanagementsystems, um zulässige Lade- und Entladegrenzen zu erhalten. Er funktioniert deshalb nur mit Hochvolt-Batterien, die das Victron-HV-Protokoll unterstützen und auf der aktuellen Victron-Kompatibilitätsliste für den Multi HS19 aufgeführt sind.

Victron empfiehlt, das Batterie-BMS über BMS-Can mit einem GX-Gerät zu verbinden. Eine direkte CAN-Verbindung zum Multi HS19 ist technisch möglich, bietet jedoch nicht denselben Funktionsumfang. Ausserdem muss die konkrete Modulzahl beziehungsweise Stack-Konfiguration innerhalb des von Victron für das jeweilige Batteriesystem angegebenen nutzbaren Spannungsbereichs liegen.

Leistung und Energiefluss

Der Wechselrichter liefert bis zu 15 kW kontinuierliche Ausgangsleistung bei Temperaturen bis 40 °C und 22 kW Spitzenleistung für 5 Sekunden. Der maximale kontinuierliche Wechselstrom beträgt 22 A RMS pro Phase. Der maximale Wechselstromeingangs- und Durchgangsstrom liegt bei 32 A.

Batterieseitig gelten maximal 25 A Entladestrom und 41 A Ladestrom. Bei 800 V entspricht der maximale Ladestrom einer Ladeleistung von bis zu rund 33 kW. Werden Wechselrichter und Solarregler gleichzeitig mit voller Leistung betrieben, kann das Gerät die PV-Leistung und bei stärkerer thermischer Belastung auch die Wechselrichterleistung reduzieren.

Überwachung und Victron-Systemintegration

Das integrierte Display zeigt AC-Eingang, AC-Ausgänge, Batterieparameter und den Ertrag jedes einzelnen MPPT-Trackers. Bluetooth und VictronConnect dienen der lokalen Konfiguration und Statuskontrolle.

Über VE.Can kann ein GX-Gerät für zentrale Anlagenüberwachung, Datenaufzeichnung und den Zugriff auf das VRM-Portal eingebunden werden. Battery CAN ist für die Kommunikation mit dem Batterie-BMS vorgesehen. VE.Direct kann mit einem GlobalLink 520 oder einem VE.Direct-zu-USB-Adapter verwendet werden.

Ein optionaler 12-V-Eingang kann die Elektronik aktiv halten und einen Schwarzstart unterstützen. Ohne diese Hilfsspannung kann das Gerät zwar arbeiten, bei fehlender weiterer Energiequelle jedoch die Kommunikation verlieren, was den Schwarzstart einschränken kann.

AC-Ausgänge und Netzanschluss

Der Multi HS19 Solar besitzt einen dreiphasigen AC-Eingang und zwei dreiphasige AC-Ausgänge. AC-out-1 bleibt im Batteriebetrieb aktiv. Ist eine zulässige AC-Quelle am Eingang verfügbar, sind beide AC-Ausgänge aktiv. Dadurch lassen sich kritische und nicht kritische Verbraucher getrennt planen.

Technische Daten

Planung und Hochvolt-Installation

Der Multi HS19 Solar ist für den Einbau in ein nicht brennbares Standard-19-Zoll-Rack in einem geschützten, klimatisierten Innenbereich vorgesehen. Für die Kühlung empfiehlt Victron ober- und unterhalb jeweils mindestens 1 HE Freiraum sowie eine ungehinderte Luftströmung von vorne nach hinten.

Batterie, PV-Eingänge und AC-Seite sind nicht galvanisch voneinander getrennt. Auch bei ausgeschaltetem Gerät können intern bis zu 1000 V DC anliegen. Auslegung, Montage, Inbetriebnahme und Wartung dürfen deshalb ausschliesslich durch für Hochvolt-Gleichstrom qualifizierte Fachpersonen nach Herstellerunterlagen und lokalen Vorschriften erfolgen.

Fazit

Der Victron Multi HS19 Solar 15kW verbindet 15 kW Dreiphasenleistung, vier Hochvolt-MPPT-Tracker und die Anbindung an geregelte 650- bis 1000-V-Batterien in einem kompakten Rackgerät. Damit bildet er eine leistungsfähige Plattform für professionelle Eigenverbrauchs-, Peak-Shaving-, Backup- und Offgrid-Systeme. AUTARKING unterstützt als Victron Distributor bei Kompatibilitätsprüfung, Systemauslegung und Integration.

Häufig gestellte Fragen zum Victron Multi HS19 Solar 15kW

• Kann der Multi HS19 Solar mit einer 48-V-Batterie betrieben werden?




  Nein. Der Multi HS19 Solar ist ausschliesslich für kompatible Hochvolt-Batteriesysteme von 650 bis 1000 V vorgesehen. Die Batterie muss über CAN kommunizieren und von Victron für den Multi HS19 freigegeben sein.

• Welche Hochvolt-Batterien sind kompatibel?




  Es dürfen nur Modelle und Stack-Konfigurationen aus der aktuellen Victron-Liste «HV Battery Compatibility – Multi HS19» verwendet werden. Da diese Liste erweitert oder geändert werden kann, ist die konkrete Freigabe unmittelbar vor Planung und Bestellung zu prüfen.

• Liefert ein einzelner Multi HS19 Solar echten Drehstrom?




  Ja. Ein Gerät stellt 400 V AC dreiphasig mit bis zu 15 kW Dauerleistung und 22 A RMS je Phase bereit. Es sind keine drei einzelnen Wechselrichter erforderlich.

• Können mehrere Multi HS19 Solar parallel betrieben werden?




  Nein. Die aktuelle Hardware und Firmware unterstützen derzeit keine Parallelschaltung mehrerer Geräte. Victron weist auf eine mögliche Unterstützung durch künftige Hardwareversionen hin; daraus ergibt sich jedoch keine Zusage für das angebotene Gerät.

• Kann derzeit ein Generator als AC-Quelle verwendet werden?




  Gemäss aktuellem Victron-Handbuch wird der Generatorbetrieb noch nicht unterstützt. Das vorhandene programmierbare Relais kann zwar technisch für Start-/Stopp-Signale vorgesehen werden, macht den AC-Eingang aber nicht automatisch generatorfähig.

• Sind 32 kW PV-Leistung dauerhaft gleichzeitig mit 15 kW AC-Leistung verfügbar?




  32 kW sind die maximale gesamte PV-Leistung unter den spezifizierten Bedingungen. Wenn Wechselrichter und Solarregler gleichzeitig mit voller Leistung arbeiten, kann das thermische Leistungsmanagement zuerst die PV-Leistung und bei stärkerer Belastung auch die Wechselrichterleistung reduzieren.

• Ist der Multi HS19 Solar für die Netzeinspeisung in der Schweiz zugelassen?




  Das darf nicht allein aus einem auswählbaren Netzcode abgeleitet werden. Vor der Einspeisung sind die aktuellen Victron-Zertifikate, die Vorgaben des zuständigen Verteilnetzbetreibers und die schweizerischen Installationsanforderungen zu prüfen.

• Wer darf den Multi HS19 Solar installieren?




  Aufgrund der Batteriespannung bis 1000 V DC, fehlender galvanischer Trennung und möglicher lebensgefährlicher DC-Lichtbögen darf die Anlage nur durch entsprechend qualifizierte Hochvolt-Fachpersonen geplant, installiert, in Betrieb genommen und gewartet werden.
