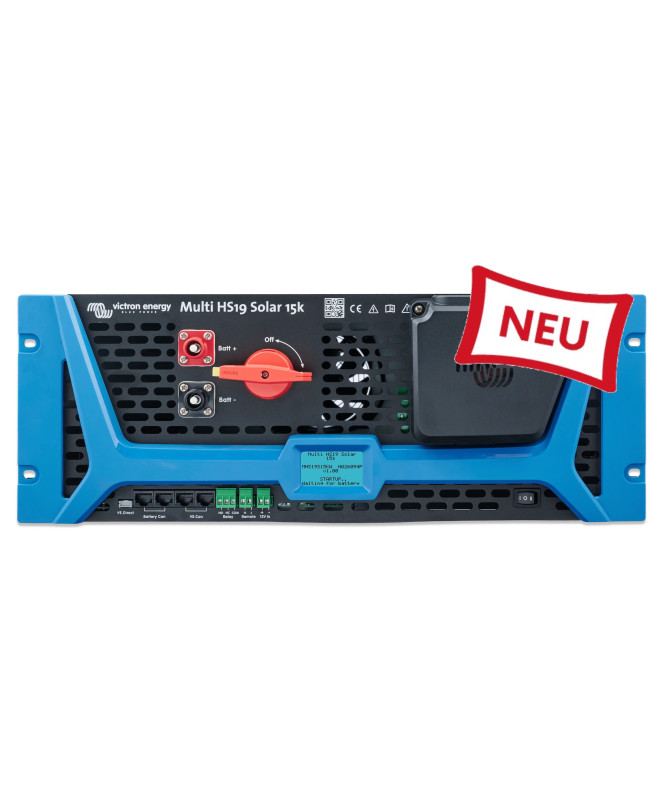

Victron Multi HS19 Solar 15 kW

Le Victron Multi HS19 Solar 15 kW est un centre énergétique intégré destiné aux systèmes triphasés haute tension à haute puissance. Cet appareil de 19 pouces combine un onduleur/chargeur bidirectionnel de 15 kW avec quatre trackers MPPT haute tension indépendants. Cela permet de réduire le nombre de composants individuels, de connexions et d'espace occupé dans le rack.

Le Multi HS19 Solar fonctionne avec batteries haute tension compatibles, gérées par un système de gestion de batterie (BMS), de 650 à 1 000 V. Il fournit un courant alternatif triphasé de 400 V, recharge le système de stockage à partir d'une installation photovoltaïque ou d'une source CA adaptée, et peut fournir l'énergie stockée aux consommateurs, pour optimiser l'autoconsommation ou en tant que solution de secours.

Les principaux avantages

• Puissance triphasée réelle de 15 kW : Un seul appareil alimente un réseau triphasé de 400 V avec une puissance continue pouvant atteindre 15 kW, à des températures ambiantes allant jusqu'à 40 °C.
• Quatre suiveurs MPPT indépendants : Quatre chaînes photovoltaïques distinctes, d'une puissance maximale de 8 kW chacune, permettent d'atteindre une puissance photovoltaïque totale maximale de 32 kW.
• Système de batterie haute tension : La plage de fonctionnement comprise entre 650 et 1 000 V réduit le courant de la batterie à puissance égale et permet d'utiliser des câbles CC plus compacts.
• PowerControl et PowerAssist : L'appareil peut limiter la consommation au niveau de l'entrée CA et fournir brièvement de l'énergie provenant de la batterie lorsque la charge dépasse la puissance disponible sur le réseau.
• Rendement élevé : Jusqu'à 98 % au niveau de l'onduleur et jusqu'à 99 % au niveau des suiveurs MPPT permettent de réduire les pertes de conversion.
• Intégration de systèmes 19 pouces : Cet appareil de 4 U peut être installé dans une centrale énergétique avec des batteries de rack compatibles et d'autres composants du système.

Quatre suiveurs MPPT pour une conception photovoltaïque flexible

Les quatre entrées solaires indépendantes les unes des autres facilitent la répartition d'une installation photovoltaïque de grande taille entre différentes orientations ou situations d'ombrage. Chaque suiveur traite sa propre chaîne photovoltaïque et fournit jusqu'à 8 kW dans les conditions spécifiées. La puissance totale maximale s'élève à 32 kW.

La plage de fonctionnement du MPPT s'étend de 100 à 600 V CC. Si l'appareil est mis en marche exclusivement à partir d'énergie solaire, une tension d'au moins 300 V est nécessaire pour activer la communication. Le courant MPP est limité à 13,5 A et le courant de court-circuit à 20 A par chaîne.

Pour l'autoconsommation, la réduction des pics de consommation, l'alimentation de secours et le fonctionnement hors réseau

Dans un système de stockage d'énergie, le Multi HS19 Solar permet de stocker l'électricité solaire, d'augmenter l'autoconsommation et de couvrir les pics de charge grâce à l'énergie stockée dans la batterie. PowerControl hiérarchise les consommateurs alimentés et limite le courant à l'entrée CA. PowerAssist fournit une puissance supplémentaire provenant de la batterie en cas de besoin accru à court terme.

En cas de coupure de courant, l'AC-out-1 peut continuer à être alimenté par la batterie et le système photovoltaïque. L'appareil est ainsi adapté aux solutions de secours conçues dans les règles de l'art pour des charges critiques triphasées. Dans les installations hors réseau, il relie des systèmes de stockage haute tension, une installation photovoltaïque et un réseau de distribution de 400 V.

Les applications adaptées sont les grands systèmes énergétiques domestiques, les installations agricoles et industrielles, les conteneurs d'énergie fixes ainsi que les sites d'exploitation nécessitant un lissage des pics de consommation ou une alimentation de secours. L'adéquation dépend du profil de charge, de la batterie, de la configuration photovoltaïque, du raccordement au réseau et des normes d'installation en vigueur.

Batteries haute tension compatibles

Le Multi HS19 Solar utilise la communication CAN du système de gestion de batterie pour obtenir les limites de charge et de décharge autorisées. Il ne fonctionne donc qu’avec des batteries haute tension prenant en charge le protocole Victron HV et figurant sur la liste de compatibilité Victron actuelle pour le Multi HS19.

Victron recommande de connecter le BMS de batterie à un appareil GX via BMS-CAN. Une connexion CAN directe au Multi HS19 est techniquement possible, mais n'offre pas les mêmes fonctionnalités. De plus, le nombre concret de modules ou la configuration de la pile doit se situer dans la plage de tension utilisable spécifiée par Victron pour le système de batterie concerné.

Puissance et flux d'énergie

L'onduleur fournit une puissance de sortie continue pouvant atteindre 15 kW à des températures allant jusqu'à 40 °C et une puissance de crête de 22 kW pendant 5 secondes. Le courant alternatif continu maximal est de 22 A RMS par phase. Le courant alternatif d'entrée et de passage maximal est de 32 A.

Côté batterie, le courant de décharge maximal est de 25 A et le courant de charge maximal de 41 A. À 800 V, le courant de charge maximal correspond à une puissance de charge pouvant atteindre environ 33 kW. Si l'onduleur et le régulateur solaire fonctionnent simultanément à pleine puissance, l'appareil peut réduire la puissance photovoltaïque et, en cas de charge thermique plus importante, également la puissance de l'onduleur.

Surveillance et intégration du système Victron

L'écran intégré affiche l'entrée CA, les sorties CA, les paramètres de la batterie et le rendement de chaque tracker MPPT. Le Bluetooth et VictronConnect permettent la configuration locale et le contrôle de l'état du système.

Grâce à VE.Can, un appareil GX peut être intégré pour assurer la surveillance centralisée de l'installation, l'enregistrement des données et l'accès au portail VRM. Battery CAN est destiné à la communication avec le BMS de la batterie. VE.Direct peut être utilisé avec un GlobalLink 520 ou un VE.Direct-zu-USB-Adapter être utilisés.

Une entrée 12 V en option permet de maintenir le système électronique sous tension et de prendre en charge le démarrage à froid. Sans cette tension d'alimentation, l'appareil peut certes fonctionner, mais en l'absence d'autre source d'énergie, il risque de perdre la communication, ce qui peut limiter le démarrage à froid.

Sorties CA et raccordement au réseau électrique

Le Multi HS19 Solar dispose d'une entrée CA triphasée et de deux sorties CA triphasées. La sortie CA-1 reste active en mode batterie. Si une source CA compatible est disponible à l'entrée, les deux sorties CA sont actives. Cela permet de planifier séparément les charges critiques et non critiques.

Caractéristiques techniques

Conception et installation haute tension

Le Multi HS19 Solar est conçu pour être installé dans un rack standard de 19 pouces ininflammable, dans un local intérieur protégé et climatisé. Pour le refroidissement, Victron recommande de prévoir un espace libre d'au moins 1 U au-dessus et en dessous de l'appareil, ainsi qu'une circulation d'air sans obstruction de l'avant vers l'arrière.

La batterie, les entrées PV et le côté CA ne sont pas isolés galvaniquement les uns des autres. Même lorsque l'appareil est hors tension, une tension interne pouvant atteindre 1 000 V CC peut être présente. La conception, le montage, la mise en service et la maintenance doivent donc être effectués exclusivement par des spécialistes qualifiés pour le courant continu haute tension, conformément à la documentation du fabricant et aux réglementations locales.

Conclusion

Le Victron Multi HS19 Solar 15 kW combine une puissance triphasée de 15 kW, quatre trackers MPPT haute tension et une connexion à des batteries régulées de 650 à 1 000 V dans un appareil compact monté en rack. Il constitue ainsi une plateforme performante pour les systèmes professionnels d'autoconsommation, de réduction des pics de consommation, de secours et hors réseau. En tant que distributeur Victron, AUTARKING vous accompagne dans la vérification de la compatibilité, la conception du système et l'intégration.

Foire aux questions sur le Victron Multi HS19 Solar 15 kW

• Le Multi HS19 Solar peut-il fonctionner avec une batterie de 48 V ?




  Non. Le Multi HS19 Solar est exclusivement destiné à systèmes de batteries haute tension compatibles, de 650 à 1 000 V prévue. La batterie doit communiquer via CAN et être homologuée par Victron pour le Multi HS19.

• Quelles batteries haute tension sont compatibles ?




  Seuls les modèles et les configurations en pile figurant dans la liste Victron actuelle « HV Battery Compatibility – Multi HS19 » peuvent être utilisés. Cette liste pouvant être complétée ou modifiée, il convient de vérifier la compatibilité concrète juste avant la planification et la commande.

• Un seul Multi HS19 Solar fournit-il un véritable courant triphasé ?




  Oui. Un appareil fournit 400 V CA triphasé d'une puissance continue pouvant atteindre 15 kW et d'un courant efficace de 22 A par phase. Il n'est pas nécessaire d'utiliser trois onduleurs distincts.

• Est-il possible d'utiliser plusieurs Multi HS19 Solar en parallèle ?




  Non. Le matériel et le micrologiciel actuels ne prennent pas en charge le branchement en parallèle de plusieurs appareils. Victron indique qu'une prise en charge pourrait être proposée dans de futures versions du matériel ; cela ne constitue toutefois pas un engagement concernant l'appareil proposé.

• Est-il possible, à l'heure actuelle, d'utiliser un générateur comme source de courant alternatif ?




  Selon le manuel Victron actuel, le fonctionnement du générateur pas encore pris en charge. Bien que le relais programmable existant puisse techniquement être utilisé pour les signaux de démarrage/d'arrêt, il ne rend pas pour autant l'entrée CA automatiquement compatible avec un générateur.

• Une puissance photovoltaïque de 32 kW est-elle disponible en permanence, en même temps qu'une puissance en courant alternatif de 15 kW ?




  32 kW correspondent à la puissance photovoltaïque totale maximale dans les conditions spécifiées. Lorsque l'onduleur et le régulateur solaire fonctionnent simultanément à pleine puissance, la gestion thermique de la puissance peut d'abord réduire la puissance photovoltaïque, puis, en cas de charge plus importante, la puissance de l'onduleur.

• Le Multi HS19 Solar est-il homologué pour l'injection dans le réseau en Suisse ?




  Cela ne doit pas être déduit uniquement à partir d'un code de réseau sélectionnable. Avant l'injection, il convient de vérifier les certificats Victron en vigueur, les spécifications du gestionnaire de réseau de distribution compétent et les exigences suisses en matière d'installation.

• Qui est autorisé à installer le Multi HS19 Solar ?




  En raison de la tension de la batterie pouvant atteindre 1 000 V CC, de l'absence d'isolation galvanique et du risque d'arcs électriques en courant continu pouvant mettre la vie en danger, l'installation ne doit être conçue, installée, mise en service et entretenue que par des spécialistes hautement qualifiés dans le domaine de la haute tension.
