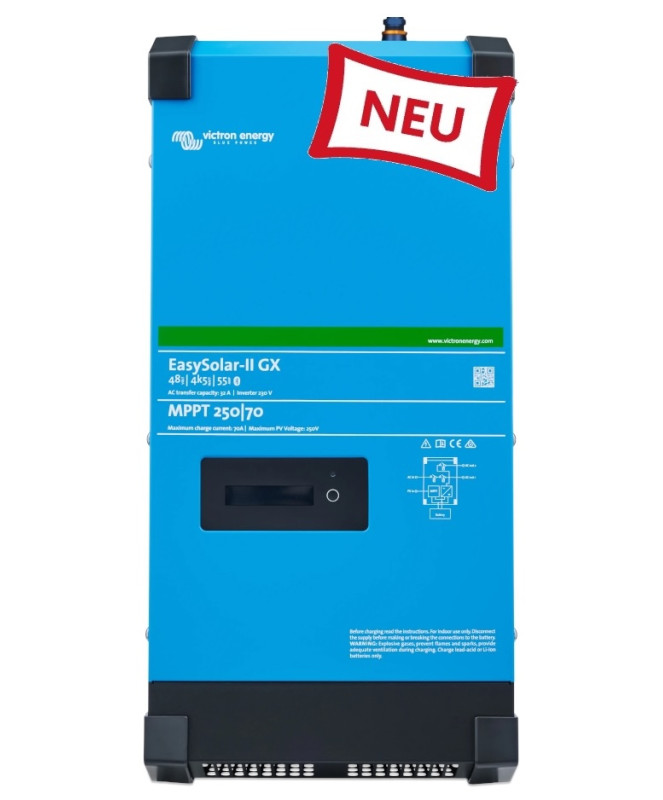

Victron EasySolar-II 48/4k5/55-32 MPPT 250/70 GX

Der Victron EasySolar-II 48/4k5/55-32 MPPT 250/70 GX verbindet die zentralen Komponenten einer leistungsfähigen 48-V-Solar- und Speicheranlage in einem Gerät. Integriert sind ein MultiPlus-II Wechselrichter/Ladegerät, ein SmartSolar MPPT 250/70-Tr Solarladeregler und ein GX-Gerät für Systemsteuerung und Fernüberwachung.

Die Komponenten sind intern miteinander verbunden und aufeinander abgestimmt. Dadurch reduziert sich der externe Verkabelungsaufwand gegenüber einem Aufbau mit separatem Wechselrichter, Batterieladegerät, Solarladeregler und GX-Steuerung. Der EasySolar-II GX bildet damit eine kompakte Systembasis für Inselanlagen, Ersatzstromlösungen und netzgekoppelte ESS-Anwendungen.

Die wichtigsten Vorteile

• Integrierte Systemlösung: MultiPlus-II, SmartSolar MPPT und GX-Steuerung befinden sich in einem gemeinsamen Gehäuse.
• 4k5-Leistungsklasse: 4 kW Dauerleistung und bis zu 4,5 kW während zwei Stunden bei Kaltstart.
• Hohe Leistungsreserven: 6 kW während 25 Minuten und 7 kW während einer Minute unterstützen hohe Lasten und Anlaufströme.
• Stärkeres AC-Ladegerät: Mit bis zu 55 A lädt die neue Ausführung geeignete 48-V-Batterien über Netz-, Land- oder Generatorstrom.
• MPPT 250/70-Tr: Der integrierte Solarladeregler verarbeitet bis zu 4.000 W PV-Leistung.
• PowerControl und PowerAssist: Begrenzte AC-Stromquellen lassen sich kontrolliert mit Batterieleistung kombinieren.
• GX-Systemsteuerung: Lokale Überwachung, VRM-Fernzugriff und die Einbindung kompatibler BMS-Batterien sind bereits vorbereitet.
• Erweiterbar: Parallel- und Dreiphasensysteme können über VE.Bus aufgebaut werden.

Neue 4k5-Leistungsklasse mit hoher Dauerbelastbarkeit

Der EasySolar-II 48/4k5 stellt bei 25 °C eine kontinuierliche Ausgangsleistung von 4 kW bereit. Seine besondere Stärke liegt in der langfristig nutzbaren Leistungsreserve: Bei Kaltstart stehen 4,5 kW während bis zu zwei Stunden zur Verfügung. Damit ist die 4k5-Leistungsklasse deutlich mehr als eine kurzzeitige Spitzenangabe und eignet sich auch für längere Phasen mit hoher Last.

Für noch höhere Lasten liefert der Wechselrichter bei Kaltstart bis zu 6 kW während 25 Minuten. Die Spitzenleistung beträgt 7 kW während einer Minute. Diese Reserven sind insbesondere bei Verbrauchern mit erhöhtem Anlaufstrom oder vorübergehend hohem Leistungsbedarf hilfreich.

Gegenüber der bisherigen EasySolar-II-Ausführung 48/3000 bietet die neue 4k5-Generation deutlich mehr nutzbare Wechselrichterleistung. Das erweitert den Einsatzbereich für grössere Verbraucher und reduziert das Risiko, dass das System bei länger anhaltenden hohen Lasten frühzeitig an seine Leistungsgrenze gelangt.

55-A-Ladegerät für Netz-, Land- und Generatorstrom

Auch das integrierte AC-Batterieladegerät wurde gegenüber der bisherigen 48/3000-Ausführung deutlich verstärkt. Es liefert bei 25 °C bis zu 55 A Batterieladestrom statt bisher 35 A. Bei 40 °C stehen bis zu 50 A zur Verfügung.

Die höhere Ladeleistung verkürzt die benötigte Ladezeit, sofern Batterie und AC-Quelle den entsprechenden Strom aufnehmen beziehungsweise bereitstellen können. Das ist besonders bei Anlagen mit Generator, Landstrom oder zeitlich begrenztem Netzanschluss von Vorteil. Beim EasySolar-II GX ergänzt das leistungsfähige AC-Ladegerät den integrierten MPPT-Solarladeregler, sodass sowohl Solarenergie als auch eine externe AC-Quelle zum Laden des Batteriespeichers genutzt werden können.

Transferschalter und zwei AC-Ausgänge

Der integrierte 32-A-Transferschalter übernimmt die Umschaltung zwischen der vorhandenen AC-Quelle und der Versorgung aus der Batterie. Bei einem Ausfall von Netz-, Land- oder Generatorstrom können die am Hauptausgang angeschlossenen Verbraucher aus dem Batteriesystem weiter versorgt werden.

AC-Out-1 für unterbrechungsfrei versorgte Verbraucher

AC-Out-1 bildet den Hauptausgang des Systems. Die daran angeschlossenen Verbraucher werden bei vorhandener AC-Quelle über den Eingang versorgt. Fällt diese Quelle aus, übernimmt der Wechselrichter die Versorgung aus der Batterie.

AC-Out-2 für gezielt abschaltbare Verbraucher

Der zusätzliche AC-Out-2 ist nur aktiv, wenn am Eingang Netz-, Land- oder Generatorstrom vorhanden ist. Dadurch können beispielsweise Boiler, Ladegeräte oder andere grosse Verbraucher automatisch vom Batteriebetrieb ausgeschlossen werden.

PowerControl und PowerAssist

Mit PowerControl lässt sich festlegen, wie stark eine begrenzte AC-Quelle belastet werden darf. Der EasySolar-II GX berücksichtigt dabei die angeschlossenen Verbraucher und verwendet nur die noch verfügbare Leistung zum Laden der Batterie.

PowerAssist ergänzt eine schwache Netz-, Land- oder Generatorversorgung kurzfristig mit Energie aus der Batterie. Steigt die benötigte Leistung über die verfügbare Eingangsleistung, liefert der Wechselrichter automatisch die Differenz. Sinkt der Verbrauch wieder, kann die freie Leistung zum Laden der Batterie verwendet werden.

SmartSolar MPPT 250/70-Tr

Der integrierte SmartSolar MPPT 250/70-Tr wandelt die Energie des PV-Generators effizient in Batterieladestrom um. Er liefert maximal 70 A Ausgangsstrom und ist bei einem 48-V-Batteriesystem für bis zu 4.000 W PV-Leistung ausgelegt. Der maximale Wirkungsgrad des Solarladereglers beträgt 99 %.

Der DC-Ausgang des MPPT-Solarladereglers ist intern mit dem DC-Anschluss des Wechselrichters/Ladegeräts verbunden. Der gemeinsame Ein-/Aus-Mechanismus vereinfacht die Bedienung und sorgt dafür, dass die Komponenten als abgestimmtes Gesamtsystem arbeiten.

GX-Gerät, Anzeige und Fernüberwachung

Das integrierte GX-Gerät überwacht den MultiPlus-II, den SmartSolar MPPT und weitere eingebundene Systemkomponenten. Eine hintergrundbeleuchtete Anzeige mit 2 × 16 Zeichen stellt wichtige Batterie-, Wechselrichter- und Solarladereglerdaten direkt am Gerät dar.

Für den lokalen und externen Zugriff stehen WLAN, Ethernet und eine einfache Bluetooth-Verbindung für die Konfiguration zur Verfügung. Über das kostenfreie Victron Remote Management Portal können Betriebsdaten, Energieflüsse, Systemmeldungen und historische Werte aus der Ferne eingesehen werden. Bei entsprechender Berechtigung sind auch Änderungen an der Systemkonfiguration möglich.

Schnittstellen für die Systemintegration

• BMS-Can für kompatible, kommunizierende Batterien
• VE.Bus für Wechselrichter/Ladegerät, Parallelbetrieb und Dreiphasensysteme
• VE.Direct für kompatible Victron-Komponenten
• Ethernet und WLAN für lokalen Zugriff und VRM
• Bluetooth für grundlegende Konfigurationsaufgaben
• USB-Anschluss
• Zwei programmierbare analoge beziehungsweise digitale Eingangs-/Ausgangsports
• Programmierbares Relais und Remote-Ein/Aus

Pytes-Batterien mit dem EasySolar-II GX

Pytes wird von Victron als getestete Batterieintegration aufgeführt und eignet sich deshalb besonders gut für den Aufbau eines abgestimmten 48-V-Speichersystems. Die Kommunikation zwischen Pytes-Batterie und EasySolar-II GX erfolgt über den BMS-Can-Anschluss mit 500 kbit/s. Dadurch kann die Batterie Lade- und Entladegrenzen, Ladezustand sowie Fehlermeldungen an das GX-System übertragen.

Für die Verbindung ist das gemäss Victron- und Pytes-Dokumentation vorgesehene CAN-Bus-BMS-Kabel erforderlich. Bei der Inbetriebnahme müssen die aktuelle GX- und Batteriefirmware, die korrekten CAN-Einstellungen sowie DVCC berücksichtigt werden. Anzahl und Kapazität der Batteriemodule müssen zur Wechselrichterleistung, zum maximalen Lade- und Entladestrom und zum vorgesehenen Lastprofil passen.

Geeignete Einsatzgebiete

Inselanlagen und autarke Gebäude

Der EasySolar-II GX eignet sich als zentrale Energieeinheit für grössere Schrebergärten, Jagdhütten, Maiensässe, Alphütten, Tiny Houses und abgelegene Betriebsgebäude. PV-Generator, Batterie und ein vorhandener Generator können in einem gemeinsamen System zusammenarbeiten.

Hausenergie, ESS und Ersatzstrom

In einem netzgekoppelten ESS kann überschüssige Solarenergie gespeichert und später für den Eigenverbrauch genutzt werden. Bei Netzausfall versorgt der Wechselrichter die dafür vorgesehenen Verbraucher weiter. Für die Eigenverbrauchsregelung kann das System Daten eines geeigneten Energiezählers oder des optionalen externen AC-Stromsensors verwenden.

Boote, Fahrzeuge und mobile Anlagen

PowerControl und PowerAssist machen das Gerät auch für grössere Boote, Abenteuerfahrzeuge, mobile Werkstätten und vergleichbare 48-V-Systeme interessant. Begrenzter Land-, Netz- oder Generatorstrom kann mit Batterieleistung ergänzt werden, ohne die verfügbare Eingangsquelle unnötig zu überlasten.

Landwirtschaft und Gewerbe

Auch in kleineren gewerblichen und landwirtschaftlichen Energiesystemen kann der EasySolar-II GX eingesetzt werden, beispielsweise zur Versorgung abgelegener Gebäude, für Ersatzstrom oder zur Kombination von Photovoltaik, Batteriespeicher und Generator.

Technische Daten

Fazit

Der Victron EasySolar-II 48/4k5/55-32 MPPT 250/70 GX ist eine leistungsfähige und übersichtliche Systembasis für autarke und netzgekoppelte 48-V-Energieanlagen. Gegenüber der bisherigen 48/3000-Ausführung bietet die neue Generation erheblich mehr nutzbare Wechselrichterleistung und einen von 35 A auf 55 A erhöhten AC-Batterieladestrom.

In Kombination mit einer passend dimensionierten Pytes-Batterie entsteht ein kommunizierendes Speichersystem für Inselbetrieb, Eigenverbrauch, Ersatzstrom und die Einbindung begrenzter Netz-, Land- oder Generatorquellen.

Häufig gestellte Fragen zum EasySolar-II 48/4k5 GX

• Welche Komponenten sind im EasySolar-II GX integriert?




  Das Gerät enthält einen MultiPlus-II Wechselrichter/Ladegerät, einen SmartSolar MPPT 250/70-Tr Solarladeregler und ein GX-Gerät für Systemsteuerung und Fernüberwachung. Die Komponenten sind intern miteinander verbunden.

• Warum trägt das Gerät die Bezeichnung 4k5?




  Der Wechselrichter liefert 4 kW kontinuierliche Ausgangsleistung bei 25 °C. Bei Kaltstart stehen jedoch 4,5 kW während bis zu zwei Stunden zur Verfügung. Diese lange nutzbare Leistungsstufe unterscheidet sich deutlich von einer gewöhnlichen kurzen Spitzenleistung.

• Was ist der Vorteil des stärkeren 55-A-Ladegeräts?




  Das AC-Ladegerät kann eine geeignete 48-V-Batterie mit bis zu 55 A über Netz-, Land- oder Generatorstrom laden. Gegenüber dem bisherigen 35-A-Ladegerät verkürzt sich die mögliche Ladezeit deutlich, sofern Batterie, Verkabelung und AC-Quelle für den höheren Ladestrom ausgelegt sind.

• Ist der EasySolar-II GX mit Pytes-Batterien kompatibel?




  Ja. Pytes wird von Victron als getestete Batterieintegration geführt. Die Kommunikation erfolgt über BMS-Can mit 500 kbit/s. Firmware, CAN-Verbindung, DVCC-Einstellungen und Batteriegrösse müssen entsprechend den Victron- und Pytes-Vorgaben ausgelegt werden.

• Hat der EasySolar-II GX ein Display?




  Das Gerät besitzt eine integrierte, hintergrundbeleuchtete LCD-Anzeige mit 2 × 16 Zeichen. Ein HDMI-Anschluss für ein externes GX Touch Display ist nicht vorhanden. Für die grafische Bedienung können Smartphone, Tablet oder Computer verwendet werden.

• Wie gross darf der angeschlossene PV-Generator sein?




  Der integrierte MPPT 250/70-Tr ist für maximal 4.000 W PV-Leistung ausgelegt. Die maximale PV-Leerlaufspannung beträgt 250 V und darf auch bei tiefen Modultemperaturen nicht überschritten werden.

• Kann das Gerät bei einem Stromausfall weiter Strom liefern?




  Ja. In einem korrekt aufgebauten System versorgt AC-Out-1 die dafür vorgesehenen Verbraucher bei einem Ausfall der externen AC-Quelle aus der Batterie weiter. AC-Out-2 wird im reinen Batteriebetrieb abgeschaltet.

• Kann der EasySolar-II GX in einem ESS eingesetzt werden?




  Ja. Das integrierte GX-Gerät unterstützt die erforderlichen ESS-Funktionen für Eigenverbrauch, Batteriespeicherung und Ersatzstrom. Für den Netzparallelbetrieb müssen der richtige Ländercode und die projektspezifischen Einstellungen konfiguriert werden.

• Sind Parallel- und Dreiphasensysteme möglich?




  Ja. Über VE.Bus können mehrere geeignete Geräte für Parallel- oder Dreiphasenbetrieb konfiguriert werden. Planung, Verkabelung und Programmierung müssen durch eine qualifizierte Fachperson erfolgen.
