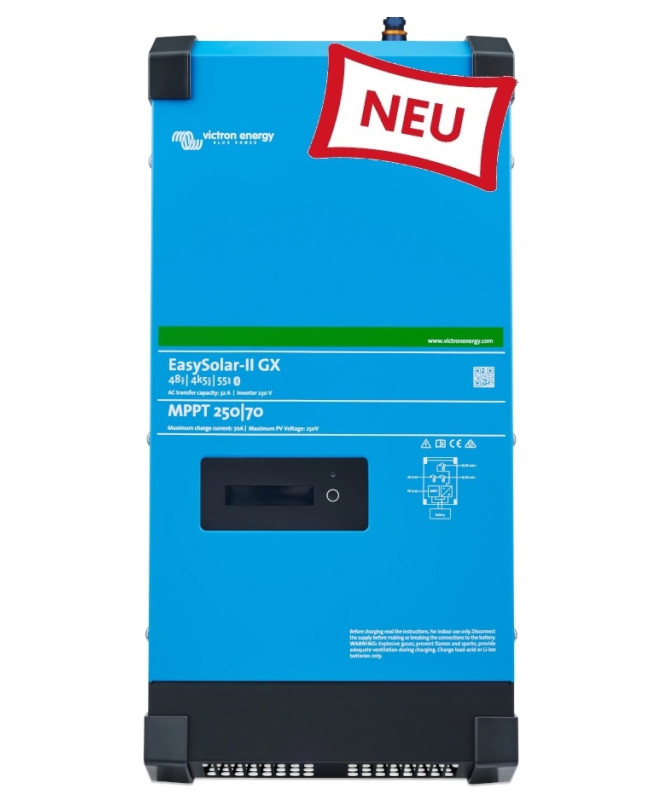

Victron EasySolar-II 48/4k5/55-32 MPPT 250/70 GX

Le Victron EasySolar-II 48/4k5/55-32 MPPT 250/70 GX réunit en un seul appareil les composants essentiels d'une installation solaire et de stockage performante de 48 V. Il intègre un onduleur/chargeur MultiPlus-II, un régulateur de charge solaire SmartSolar MPPT 250/70-Tr Sol et un appareil GX pour le contrôle du système et la surveillance à distance.

Les composants sont reliés entre eux en interne et parfaitement adaptés les uns aux autres. Cela permet de réduire les besoins en câblage externe par rapport à une installation comprenant un onduleur, un chargeur de batterie, un régulateur de charge solaire et un contrôleur GX séparés. L'EasySolar-II GX constitue ainsi une base système compacte pour les installations autonomes, les solutions d'alimentation de secours et les applications ESS raccordées au réseau.

Les principaux avantages

• Solution système intégrée : Le MultiPlus-II, le SmartSolar MPPT et le contrôleur GX sont logés dans un même boîtier.
• Classe de puissance 4k5 : Une puissance continue de 4 kW et jusqu'à 4,5 kW pendant deux heures en démarrage à froid.
• Réserves de puissance élevées : Une puissance de 6 kW pendant 25 minutes et de 7 kW pendant une minute permet de supporter des charges élevées et des courants de démarrage.
• Chargeur secteur plus puissant : Avec un courant pouvant atteindre 55 A, la nouvelle version recharge les batteries 48 V compatibles à partir du secteur, d'une prise à quai ou d'un générateur.
• MPPT 250/70-Tr : Le régulateur de charge solaire intégré gère une puissance photovoltaïque pouvant atteindre 4 000 W.
• PowerControl et PowerAssist : Les sources de courant alternatif limitées peuvent être combinées de manière contrôlée avec la puissance fournie par une batterie.
• Panneau de configuration GX : La surveillance locale, l'accès à distance VRM et l'intégration de batteries BMS compatibles sont déjà prévus.
• Extensible : Les systèmes parallèles et triphasés peuvent être mis en place via VE.Bus.

Nouvelle classe de puissance 4k5 offrant une capacité de charge continue élevée

L'EasySolar-II 48/4k5 fournit une puissance de sortie continue de 4 kW à 25 °C. Son atout majeur réside dans sa réserve de puissance exploitable à long terme : En démarrage à froid, une puissance de 4,5 kW est disponible pendant deux heures maximum. La classe de puissance 4k5 est donc bien plus qu'une simple valeur de pointe ponctuelle et convient également à des phases prolongées à forte charge.

Pour des charges encore plus élevées, l'onduleur fournit jusqu'à 6 kW pendant 25 minutes en démarrage à froid. La puissance de pointe atteint 7 kW pendant une minute. Ces réserves sont particulièrement utiles pour les appareils présentant un courant de démarrage élevé ou nécessitant temporairement une puissance importante.

Par rapport à l'ancien modèle EasySolar II 48/3000, la nouvelle génération 4k5 offre une puissance d'onduleur utile nettement supérieure. Cela élargit le champ d'application aux consommateurs plus importants et réduit le risque que le système atteigne prématurément ses limites de puissance en cas de charges élevées prolongées.

Chargeur 55-A pour alimentation secteur, alimentation à terre et alimentation par générateur

Le chargeur de batterie CA intégré a également été considérablement amélioré par rapport à la version 48/3000 précédente. À 25 °C, il fournit jusqu'à Courant de charge de la batterie de 55 A au lieu de 35 A auparavant. À 40 °C, le courant disponible peut atteindre 50 A.

La puissance de charge plus élevée réduit le temps de charge nécessaire, à condition que la batterie et la source CA puissent respectivement absorber et fournir le courant correspondant. Cela constitue un avantage particulier pour les installations équipées d'un générateur, d'une alimentation à quai ou d'un raccordement au réseau limité dans le temps. Sur l'EasySolar-II GX, le chargeur CA performant vient compléter le régulateur de charge solaire MPPT intégré, ce qui permet d'utiliser aussi bien l'énergie solaire qu'une source CA externe pour recharger la batterie.

Commutateur de transfert et deux sorties CA

Le commutateur de transfert intégré de 32 A assure la commutation entre la source CA existante et l'alimentation par batterie. En cas de coupure du courant secteur, du courant à quai ou du courant du générateur, les consommateurs raccordés à la sortie principale peuvent continuer à être alimentés par le système de batterie.

AC-Out-1 pour les charges alimentées sans interruption

AC-Out-1 constitue la sortie principale du système. Les appareils qui y sont raccordés sont alimentés par cette entrée lorsqu'une source CA est disponible. En cas de coupure de cette source, l'onduleur prend le relais et assure l'alimentation à partir de la batterie.

AC-Out-2 pour les charges pouvant être coupées de manière sélective

La sortie AC-Out-2 supplémentaire n'est active que lorsqu'une alimentation secteur, une alimentation locale ou une alimentation par générateur est présente à l'entrée. Cela permet, par exemple, d'exclure automatiquement de l'alimentation par batterie les chauffe-eau, les chargeurs ou d'autres gros consommateurs d'énergie.

PowerControl et PowerAssist

PowerControl permet de définir la charge maximale admissible sur une source CA limitée. L'EasySolar-II GX prend en compte les consommateurs raccordés et n'utilise que la puissance encore disponible pour charger la batterie.

PowerAssist complète temporairement une alimentation faible provenant du réseau, d'une source terrestre ou d'un générateur grâce à l'énergie de la batterie. Si la puissance requise dépasse la puissance d'entrée disponible, l'onduleur fournit automatiquement la différence. Lorsque la consommation redescend, la puissance disponible peut être utilisée pour recharger la batterie.

SmartSolar MPPT 250/70-Tr

Le SmartSolar MPPT 250/70-Tr intégré convertit efficacement l'énergie produite par le générateur photovoltaïque en courant de charge pour la batterie. Il fournit un courant de sortie maximal de 70 A et est conçu pour une puissance photovoltaïque allant jusqu’à 4 000 W dans le cadre d’un système de batterie de 48 V. Le rendement maximal du régulateur de charge solaire atteint 99 %.

La sortie CC du régulateur de charge solaire MPPT est reliée en interne à la prise CC de l'onduleur/chargeur. Le mécanisme commun de mise en marche/arrêt simplifie l'utilisation et garantit que les composants fonctionnent comme un système global harmonisé.

Appareil GX, affichage et surveillance à distance

L'appareil GX intégré surveille le MultiPlus-II, le SmartSolar MPPT et d'autres composants du système connectés. Un écran rétroéclairé de 2 × 16 caractères affiche les données importantes relatives à la batterie, à l'onduleur et au régulateur de charge solaire directement sur l'appareil.

Pour l'accès local et à distance, le Wi-Fi, l'Ethernet et une connexion Bluetooth simple sont disponibles pour la configuration. Le portail gratuit Victron Remote Management Portal permet de consulter à distance les données d'exploitation, les flux d'énergie, les messages système et les valeurs historiques. Si l'utilisateur dispose des autorisations nécessaires, il peut également modifier la configuration du système.

Interfaces pour l'intégration système

• BMS-Can pour batteries compatibles et communicantes
• VE.Bus pour onduleurs/chargeurs, fonctionnement en parallèle et systèmes triphasés
• VE.Direct pour les composants Victron compatibles
• Ethernet et Wi-Fi pour l'accès local et le VRM
• Bluetooth pour les tâches de configuration de base
• Port USB
• Deux ports d'entrée/sortie programmables, respectivement analogiques et numériques
• Relais programmable et commande marche/arrêt à distance

Batteries Pytes avec l'EasySolar-II GX

Pytes figure dans la liste des systèmes de batteries testés par Victron et convient donc particulièrement bien à la mise en place d'un système de stockage 48 V optimisé. La communication entre la batterie Pytes et l'EasySolar-II GX s'effectue via le Connexion BMS-CAN à 500 kbit/s. Cela permet à la batterie de transmettre au système GX les limites de charge et de décharge, l'état de charge ainsi que les messages d'erreur.

Pour la connexion, le câble BMS CAN-Bus prévu dans la documentation Victron et Pytes est nécessaire. Lors de la mise en service, il convient de tenir compte des versions actuelles du micrologiciel du GX et de la batterie, des paramètres CAN corrects ainsi que du DVCC. Le nombre et la capacité des modules de batterie doivent être adaptés à la puissance de l'onduleur, aux courants de charge et de décharge maximaux et au profil de charge prévu.

Domaines d'application adaptés

Installations en îlot et bâtiments autonomes

L'EasySolar-II GX convient comme unité d'alimentation centrale pour les grands jardins familiaux, les pavillons de chasse, les mayens, les chalets d'alpage, les « tiny houses » et les bâtiments d'exploitation isolés. Un générateur photovoltaïque, une batterie et un générateur existant peuvent fonctionner ensemble au sein d'un même système.

Énergie domestique, ESS et alimentation de secours

Dans un système de stockage d'énergie (ESS) raccordé au réseau, l'énergie solaire excédentaire peut être stockée puis utilisée ultérieurement pour la consommation propre. En cas de coupure de courant, l'onduleur continue d'alimenter les appareils prévus à cet effet. Pour la gestion de la consommation propre, le système peut utiliser les données d'un compteur d'énergie adapté ou du capteur de courant CA externe disponible en option.

Bateaux, véhicules et installations mobiles

Les fonctions PowerControl et PowerAssist rendent cet appareil particulièrement intéressant pour les bateaux de grande taille, les véhicules d'aventure, les ateliers mobiles et autres systèmes 48 V similaires. L'alimentation limitée provenant du réseau terrestre, du réseau électrique ou d'un générateur peut être complétée par la puissance de la batterie, sans surcharger inutilement la source d'alimentation disponible.

Agriculture et commerce

L'EasySolar-II GX peut également être utilisé dans des systèmes énergétiques commerciaux et agricoles de plus petite envergure, par exemple pour alimenter des bâtiments isolés, comme source d'alimentation de secours ou pour associer une installation photovoltaïque, un système de stockage par batterie et un générateur.

Caractéristiques techniques

Conclusion

Le Victron EasySolar-II 48/4k5/55-32 MPPT 250/70 GX constitue une base système performante et intuitive pour les installations énergétiques autonomes et raccordées au réseau de 48 V. Par rapport à la version 48/3000 précédente, cette nouvelle génération offre une puissance d'onduleur utile nettement supérieure et un courant de charge CA de la batterie porté de 35 A à 55 A.

Associé à une batterie Pytes de capacité adaptée, ce système constitue une solution de stockage communicante destinée au fonctionnement en îlotage, à l'autoconsommation, à l'alimentation de secours et à l'intégration de sources d'énergie limitées provenant du réseau, de sources terrestres ou de générateurs.

Foire aux questions sur l'EasySolar-II 48/4k5 GX

• Quels sont les composants intégrés à l'EasySolar-II GX ?




  L'appareil comprend un onduleur/chargeur MultiPlus-II, un régulateur de charge solaire SmartSolar MPPT 250/70-Tr et un appareil GX destiné au contrôle du système et à la surveillance à distance. Les composants sont reliés entre eux en interne.

• Pourquoi cet appareil porte-t-il le nom de « 4k5 » ?




  L'onduleur fournit une puissance de sortie continue de 4 kW à 25 °C. Lors d'un démarrage à froid, cependant, 4,5 kW pendant deux heures maximum à disposition. Ce niveau de puissance, qui peut être maintenu pendant une longue durée, se distingue nettement d'une puissance de pointe classique, de courte durée.

• Quel est l'avantage du chargeur plus puissant de 55 A ?




  Le chargeur CA peut charger une batterie 48 V compatible avec un courant pouvant atteindre 55 A, qu'il soit alimenté par le secteur, une prise de terre ou un générateur. Par rapport à l'ancien chargeur de 35 A, le temps de charge potentiel est considérablement réduit, à condition que la batterie, le câblage et la source CA soient adaptés à ce courant de charge plus élevé.

• L'EasySolar-II GX est-il compatible avec les batteries Pytes ?




  Oui. Pytes figure dans la liste des systèmes d'intégration de batteries testés par Victron. La communication s'effectue via BMS-Can à 500 kbit/s. Le micrologiciel, la connexion CAN, les paramètres DVCC et la capacité de la batterie doivent être configurés conformément aux spécifications de Victron et de Pytes.

• L'EasySolar-II GX dispose-t-il d'un écran ?




  L'appareil est équipé d'un écran LCD intégré rétroéclairé de 2 × 16 caractères. Il ne dispose pas de port HDMI permettant de connecter un écran tactile GX externe. Pour la commande graphique, il est possible d'utiliser un smartphone, une tablette ou un ordinateur.

• Quelle peut être la puissance maximale du générateur photovoltaïque raccordé ?




  Le MPPT 250/70-Tr intégré est conçu pour une puissance photovoltaïque maximale de 4 000 W. La tension photovoltaïque à vide maximale est de 250 V et ne doit pas être dépassée, même lorsque la température des modules est basse.

• L'appareil peut-il continuer à fournir du courant en cas de coupure de courant ?




  Oui. Dans un système correctement configuré, la sortie AC-Out-1 continue d'alimenter les appareils prévus à cet effet à partir de la batterie en cas de panne de la source CA externe. La sortie AC-Out-2 est désactivée en mode de fonctionnement exclusivement sur batterie.

• L'EasySolar-II GX peut-il être utilisé dans un ESS ?




  Oui. L'appareil GX intégré prend en charge les fonctions ESS nécessaires à l'autoconsommation, au stockage sur batterie et à l'alimentation de secours. Pour un fonctionnement en parallèle avec le réseau, il faut configurer le code pays approprié ainsi que les paramètres spécifiques au projet.

• Les systèmes en parallèle et triphasés sont-ils possibles ?




  Oui. Le VE.Bus permet de configurer plusieurs appareils compatibles pour un fonctionnement en parallèle ou triphasé. La conception, le câblage et la programmation doivent être effectués par un professionnel qualifié.
