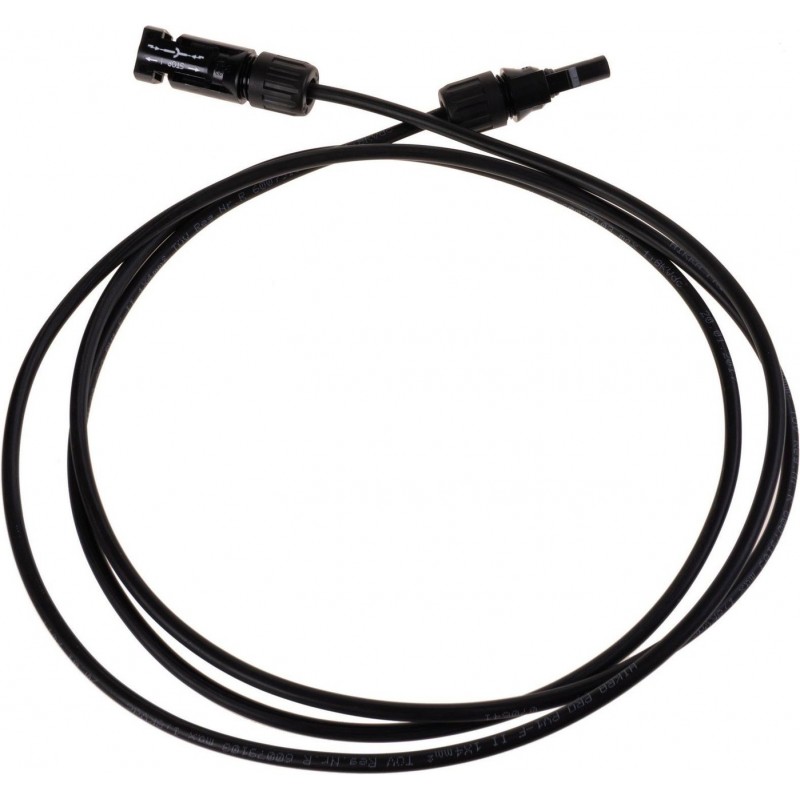

Câble d'extension solaire (1 câble de 2m), 4mm2

Set composé de :

- Un câble à 2m : une extrémité avec connecteur MC-4 (w) et une extrémité avec connecteur MC-4 (m) pressé.

Données techniques du câble

Tension nominale 1500V / max. 1800V (U0) (IEC)
Tension d'essai selon EN 50395-6 6.5kV AC / 15 kV DC (5 min)
Courant assigné 55A (4mm2)
Résistance d'isolement selon EN 50395-8.2 > 1000Mohmkm
Plage de température ambiante -40°C ... +90°C
Température limite du conducteur 120°C
Rayon de courbure dynamique, >5 x OD
statique, >4 x OD
Résistant aux UV, à l'ozone, à l'hydrolyse
Résistance à (IEC 60811-2-1 Acides, bases, huile (IRM 902)
Isolation selon IEC 60332-1-2 Ignifugé, émission de fumée particulièrement faible
Certifié TÜV selon EN50618 - R50359551

Caractéristiques techniques des connecteurs

Connecteur : Stäubli Multi Contact original MC4 (PV-ST01)

Système de connecteurs : 4mm2 de diamètre
Tension assignée : 1000 V DC (IEC 62852), 1500 V DC (2Pfg2330)
Courant assigné TÜV (85°C) : 39A (4, 6mm2)
Plage de température ambiante : -40°C ... +85°C
Température limite : 105°C
Indice de protection enfiché : IP65, IP68 (1h/1m)
non branché : IP2X
Mode de raccordement : sertissage
Matériau des contacts : cuivre, étamé
Classe d'inflammabilité : UL94-V0
Certifié TÜV-Rheinland selon IEC 62852 : R60111354,
selon 2PfG2330 : R60087448
