Câble d'alimentation Pytes de 2 m – Amphenol 5,7 mm vers M8

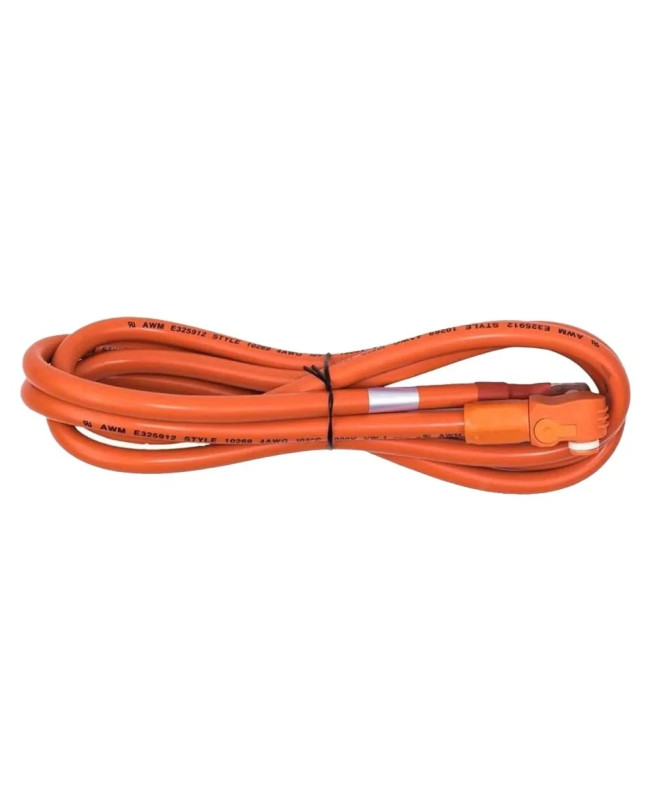

Le câble de raccordement Pytes portant la référence du fabricant 161412100244 relie un connecteur Amphenol mâle de 5,7 mm à un connecteur à vis M8. Le câble CC orange de 2 m de long est pré-assemblé avec une fiche Amphenol et une cosse à anneau M8.

Lors du raccordement d'un Victron Multi RS19 La fiche Amphenol est raccordée à la borne positive de la batterie de l'onduleur. La cosse annulaire M8 est reliée à la batterie, au fusible de batterie, à la barre omnibus ou au système de distribution CC équipé d'un raccord M8 adapté.

Avantages du câble « Plus » pré-assemblé

• Compatible avec le Victron Multi RS19 : Connecteur Amphenol de 5,7 mm pour la borne positive de la batterie de l'appareil.
• Cosse annulaire M8 : Pour un raccordement adapté à la batterie, aux fusibles, aux barres omnibus ou au réseau de distribution CC.
• Longueur du câble : 2 m : Permet un acheminement clair des câbles au sein du réseau électrique.
• Polarité univoque : La couleur orange indique que ce câble est le conducteur positif du courant continu.
• Pré-assemblé : Le connecteur Amphenol et la cosse à anneau M8 sont déjà montés.

Connexion au Victron Multi RS19

Le Victron Multi RS19 est équipé de connecteurs Amphenol SurLok Plus pour le raccordement à la batterie. Le La fiche Amphenol orange de 5,7 mm de ce câble se branche sur la borne positive de la batterie du Multi RS19 utilisé.

La cosse annulaire M8 située à l'autre extrémité du câble est raccordée à la borne positive M8 de la batterie prévue à cet effet, ou à un fusible CC intermédiaire ou à une barre omnibus. Associée au fil noir correspondant (pôle négatif), elle forme une paire de câbles pré-assemblés destinés au raccordement de la batterie du Multi RS19.

Compatibilité avec l'E-BOX de Pytes

Le câble de raccordement est destiné aux configurations de système à courant continu avec la Pytes E-BOX 48100R et le Pytes E-BOX 4850 convient, à condition qu'un point de raccordement M8 adapté soit disponible du côté prévu pour le raccordement.

Étant donné que les batteries Pytes peuvent utiliser différents connecteurs d'alimentation selon le modèle, la révision et le type d'installation, il est nécessaire de vérifier la configuration exacte du connecteur avant de passer commande. Dans le cas d’une batterie équipée d’un connecteur Amphenol, un connecteur Amphenol-Amphenol adapté est nécessaire pour la connexion directe au Multi RS19, lui aussi équipé d’un connecteur Amphenol.

Bien distinguer les connecteurs Amphenol 5,7 mm et 4 AWG

La mention « 5,7 mm » correspond à la taille du connecteur Amphenol. Elle ne désigne pas la section du conducteur. Le câble lui-même est commercialisé par Pytes sous le nom de UL10269, 4 AWG spécifié. 4 AWG correspond nominalement à environ 21,15 mm².

Ce câble ne doit pas être confondu avec les câbles Pytes destinés aux connecteurs Amphenol de 8,0 mm ni avec les modèles adaptés aux boulons de raccordement M10. Pour le choix du câble, il faut toujours tenir compte des deux extrémités du câble.

Caractéristiques techniques

Domaines d'application

Le câble « plus » est adapté aux systèmes de batterie 48 V dans lesquels un connecteur Amphenol de 5,7 mm doit être raccordé à un point de connexion M8. Cela concerne notamment les systèmes de stockage solaire fixes adaptés, les installations autonomes, les systèmes d'alimentation de secours et les installations ESS raccordées au réseau.

Ce qui est déterminant, ce n'est pas seulement la désignation des composants raccordés, mais aussi la configuration réelle des raccordements et la conception électrique conforme aux règles de l'art de l'ensemble du système.

Consignes d'installation

L'installation ne doit être effectuée que lorsque l'appareil est hors tension et protégé contre toute remise sous tension. Avant le raccordement, les pôles positif et négatif doivent être clairement identifiés et vérifiés à l'aide d'un appareil de mesure approprié.

La protection, l'intensité maximale du système, le nombre de batteries en parallèle, le cheminement des câbles et les couples de serrage des raccordements doivent être déterminés à partir de la documentation actuelle de Victron, Pytes et des autres composants utilisés. Les travaux sur les systèmes de stockage par batterie doivent être effectués par des professionnels dûment qualifiés.

Conclusion

Le câble d'alimentation Pytes 161412100244 est livré pré-assemblé Connecteur Amphenol de 2 m, de 5,7 mm à M8. Sur le Victron Multi RS19, le connecteur Amphenol est branché sur l'onduleur, tandis que la cosse annulaire M8 est reliée à la batterie ou au réseau de distribution CC. Le marquage orange permet d'identifier clairement le conducteur CC positif.

Foire aux questions sur le câble d'alimentation Pytes 161412100244

• Comment raccorder le câble au Victron Multi RS19 ?




  Le La fiche Amphenol de 5,7 mm se branche sur la borne positive de la batterie du Multi RS19 raccordé. La cosse annulaire M8 relie la batterie, le fusible CC, la barre omnibus ou le tableau de distribution équipé d'un raccord M8 adapté.

• Ce câble est-il compatible avec les modèles Pytes E-BOX 48100R et E-BOX 4850 ?




  Ce câble est adapté aux configurations système avec les modèles Pytes E-BOX 48100R et E-BOX 4850, à condition que le point de raccordement prévu soit équipé d'un connecteur M8 compatible. Étant donné qu'il existe différentes versions de batteries et de connecteurs, il est nécessaire de vérifier le modèle précis avant de passer commande.

• Les câbles « plus » et « moins » sont-ils fournis ensemble ?




  Non. Le contenu de la livraison comprend un câble « Plus » orange. Le câble noir « moins » correspondant doit être commandé séparément.

• La section du câble est-elle de 5,7 mm² ?




  Non. La mention « 5,7 mm » fait référence au connecteur Amphenol. Le câble est conçu comme 4 AWG précisé, ce qui correspond à environ 21,15 mm² en valeur nominale.

• Ce câble est-il également compatible avec les connecteurs Amphenol de 8,0 mm ou M10 ?




  Non. Ce câble est équipé d'un connecteur Amphenol de 5,7 mm et d'une cosse à anneau M8. Pour les connecteurs Amphenol de 8,0 mm ou M10, d'autres modèles de câbles sont nécessaires.

• Quelle intensité de courant peut-on faire passer par ce câble ?




  L'intensité admissible dépend de l'ensemble du système, du mode de pose, de la température ambiante, des raccordements et de la protection par fusible. Les documents actuels du fabricant et le dimensionnement conforme aux règles de l'art de l'installation font foi.
