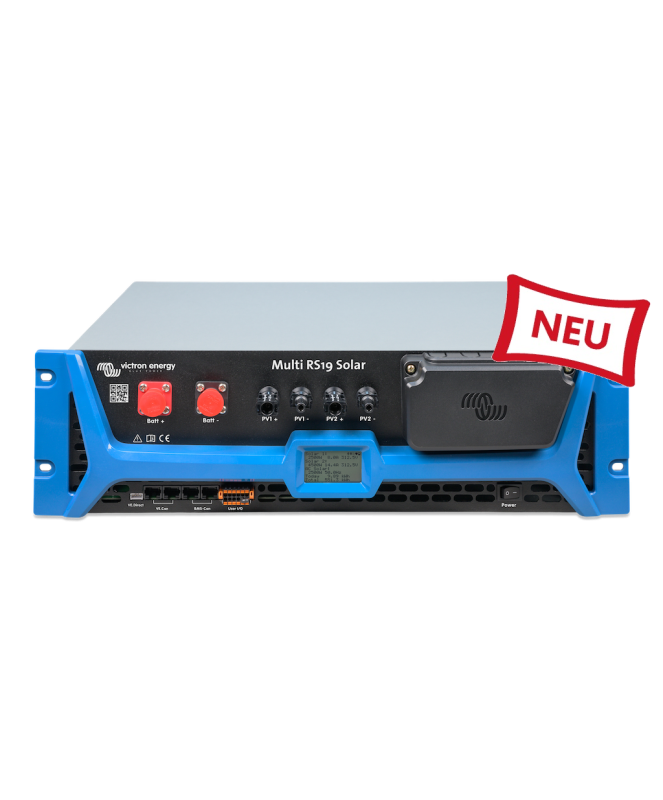

Victron Multi RS19 Solar 48/6000/100-450/100

Le Victron Multi RS19 Solar est un onduleur hybride monophasé de 48 V destiné à être monté dans un rack standard de 19 pouces. Il combine en un seul appareil un onduleur/chargeur avec deux suiveurs solaires MPPT indépendants de 3 kW. Cela en fait un centre de commande compact pour les systèmes de stockage fixes, d'alimentation de secours et hors réseau.

La technologie haute fréquence permet d'atteindre un poids de 12,2 kg pour une puissance nominale de 6 kVA. Le Multi RS19 Solar peut coordonner l'énergie provenant des panneaux photovoltaïques, de la batterie et de l'entrée CA, alimenter des appareils en 230 V et charger une batterie de 48 V à partir de l'énergie solaire ou d'une source CA.

Les principaux avantages

• Trois fonctions dans un seul appareil : L'onduleur, le chargeur de batterie CA et le régulateur MPPT solaire réduisent l'encombrement et simplifient la mise en place du système.
• Deux suiveurs MPPT indépendants : Il est possible de configurer deux chaînes photovoltaïques distinctes, chacune pouvant atteindre une puissance de charge solaire de 3 kW CC, par exemple lorsque les orientations du toit sont différentes.
• Réserve de puissance pour les courants de démarrage : Une puissance de pointe pouvant atteindre 9 kW pendant 3 secondes facilite la mise en marche des appareils compatibles.
• PowerControl et PowerAssist : La consommation électrique au niveau de l'entrée CA peut être limitée et, en cas de forte consommation, complétée par la puissance de la batterie.
• Surveillance du système : L'écran et le Bluetooth permettent un contrôle local ; un appareil GX ajoute à l'installation des fonctions de surveillance centralisée et ESS.
• Intégration en rack : Le boîtier 3 U s'intègre dans les racks standard de 19 pouces et peut être combiné avec des batteries de rack et des composants système pour un gain de place.

Deux suiveurs MPPT pour une puissance photovoltaïque allant jusqu'à 6 kW

Chacun des deux trackers gère sa propre chaîne photovoltaïque et fournit une puissance de charge solaire en courant continu de 3 kW maximum. La plage de fonctionnement du MPPT est comprise entre 65 et 450 V CC, la tension de démarrage étant de 120 V. La régulation séparée est particulièrement utile lorsque les champs de modules sont orientés différemment ou subissent temporairement des ombres d'intensité variable.

Fonctionnement sur réseau, alimentation de secours et installation en îlotage

Dans un système raccordé au réseau, le Multi RS19 Solar permet d'optimiser l'autoconsommation, de conserver des réserves de batterie pour les consommateurs critiques et, associé à un appareil GX adapté, d'offrir des fonctionnalités telles que l'injection nulle ou le Dynamic ESS. Le commutateur de transfert de 50 A achemine une source CA disponible vers les consommateurs ; PowerAssist complète, si nécessaire, l'énergie provenant de la batterie.

Dans une installation en îlot, l'appareil relie la production photovoltaïque, le stockage 48 V et les consommateurs 230 V. Un générateur peut être intégré en tant que source CA, à condition que la version 1.11 du micrologiciel soit installée et que l'entrée soit configurée conformément au manuel Victron. Les applications fixes typiques sont les « tiny houses », les chalets d'alpage, les mayens, les cabanes de chasse ainsi que les centrales énergétiques compactes pour le commerce et l'agriculture, à condition que les besoins en puissance, les conditions environnementales et l'installation soient adaptés à l'appareil.

Il est également possible de l'utiliser uniquement comme onduleur photovoltaïque raccordé au réseau, sans batterie. Ce mode nécessite la configuration d'un code de réseau ; aucune charge ne doit être raccordée à la sortie CA.

Puissance et charge de la batterie

À 25 °C, la puissance de sortie continue augmente de manière linéaire en fonction de la tension de la batterie, passant de 4 600 W à 46 V à 5 200 W à 52 V. À 40 °C, la puissance disponible est de 4 500 W, et à 65 °C, elle est encore de 3 000 W. Pour les pics de charge de courte durée, Victron indique 9 kW pendant 3 secondes et 7 kW pendant 4 minutes, dans les deux cas à partir d'un appareil à froid.

Dans les conditions spécifiées, le chargeur CA atteint jusqu'à 88 A à 57,6 V. Le Le courant de charge combiné provenant du courant alternatif et des panneaux photovoltaïques est limité à 100 A au total limitées. Les paramètres de charge et les limites de courant doivent être adaptés à la batterie 48 V utilisée ainsi qu'à son système de gestion de batterie (BMS).

Communication et intégration de systèmes

Le Multi RS19 Solar est équipé des technologies Bluetooth, VE.Can, BMS-Can et VE.Direct. Les paramètres et les données d'exploitation peuvent être consultés localement via VictronConnect et l'écran intégré. Pour une installation équipée d'un Cerbo GX ou d'un autre appareil GX, la connexion s'effectue via VE.Can; ; VE.Direct est destiné au GlobalLink 520 ou à un VE.Direct-zu-USB-Adapter prévu.

Dans un petit système ne comportant pas d'appareil GX, le BMS-Can peut servir à communiquer avec des batteries régulées compatibles. Si le système comporte un appareil GX, la batterie est généralement raccordée à son port BMS-Can. La compatibilité réelle de la batterie et les réglages nécessaires doivent être vérifiés avant l'installation à l'aide de la documentation de compatibilité Victron en vigueur.

Utiliser correctement les sorties CA

La sortie AC-out-1 alimente les charges prévues à partir de l'entrée CA, du système photovoltaïque et de la batterie, selon la configuration. AC-out-2 est reliée en permanence à l'entrée CA et n'est donc active que lorsqu'une source CA y est connectée. Cette deuxième sortie est destinée aux charges non critiques et ne peut pas être déconnectée de manière programmable ou avec un délai via un relais interne.

Caractéristiques techniques

Conception et installation

L'appareil IP20 est conçu pour une installation protégée et au sec. Le rack doit permettre une circulation d'air libre de l'avant vers l'arrière ; Victron recommande de laisser un espace libre d'au moins 1 U au-dessus et en dessous. La conception, les dispositifs de protection, la mise à la terre, les sections de câbles, la tension des chaînes photovoltaïques et le code de réseau doivent être conformes à la documentation actuelle du fabricant et aux réglementations en vigueur sur le lieu d'installation.

Conclusion

Le Victron Multi RS19 Solar 48/6000/100-450/100 réunit un onduleur, un chargeur de réseau et deux trackers MPPT haute tension dans un boîtier compact de 19 pouces. Il constitue une base idéale pour les systèmes en rack 48 V performants, notamment lorsque la charge photovoltaïque, l'alimentation de secours ou le fonctionnement en îlot sont requis, ainsi que l'intégration dans l'écosystème Victron. AUTARKING vous accompagne dans la conception du système, la vérification de la compatibilité et l'intégration.

Foire aux questions sur le Victron Multi RS19 Solar

• Que signifie 48/6000/100-450/100 ?




  Ce terme désigne un Système de batterie 48 V, une puissance d'onduleur de 6 kVA, un courant de charge combiné des batteries de 100 A maximum, ainsi que des régulateurs MPPT solaires prenant en charge jusqu'à 450 V CC. L'appareil dispose de deux trackers indépendants offrant une puissance de charge solaire CC totale maximale de 6 kW.

• Le Multi RS19 Solar peut-il fonctionner sans batterie ?




  Oui. En mode Uniquement les onduleurs photovoltaïques Il peut fonctionner raccordé au réseau sans batterie. Pour cela, un code réseau doit être configuré ; dans ce mode, aucune charge ne doit être raccordée à la sortie CA. Il convient de vérifier au préalable la compatibilité avec l'application réseau prévue.

• Le fonctionnement en parallèle ou triphasé est-il possible ?




  Une Le branchement en parallèle de plusieurs appareils par phase n'est pas pris en charge. Un système triphasé est possible avec exactement un Multi RS19 Solar par phase.

• Le système nécessite-t-il un appareil GX ?




  Un appareil GX n'est pas toujours nécessaire pour le fonctionnement de base. Pour la surveillance centralisée et les fonctions ESS avancées telles que l'injection à zéro ou la commande de secours, un appareil GX adapté est utilisé et configuré via VE.Can liés.

• Est-il possible de brancher un générateur ?




  Oui, à condition que la version v1.11 du micrologiciel soit installée et que l'entrée CA soit configurée comme générateur, conformément au manuel Victron. La limitation du courant d'entrée et les autres réglages doivent être adaptés au générateur.

• Pourquoi une chaîne photovoltaïque ne peut-elle pas toujours être conçue pour supporter une tension de 450 V, malgré une tension d'entrée de 450 V ?




  Outre la limite absolue de 450 V, Victron exige que la tension photovoltaïque maximale ne dépasse pas huit fois la tension de maintien de la batterie. De plus, la tension à vide des modules solaires augmente par temps froid. La conception des chaînes doit donc être effectuée en fonction des modules spécifiques, de la température la plus basse du site et des paramètres de la batterie.
