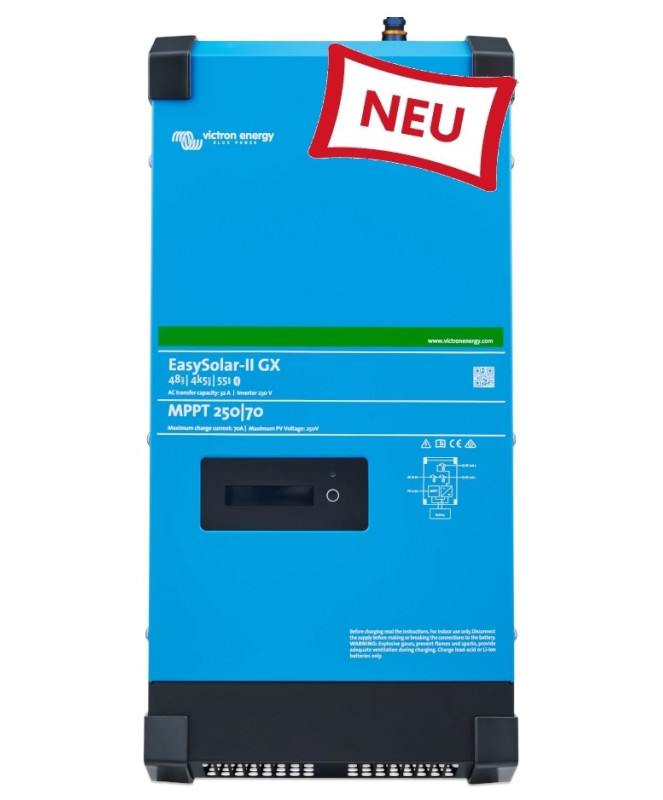

Victron EasySolar-II 48/6k5/100-50 MPPT 250/100 GX

Le Victron EasySolar-II 48/6k5/100-50 MPPT 250/100 GX réunit en un seul appareil les composants essentiels d'une installation solaire et de stockage performante de 48 V. Il intègre un onduleur/chargeur MultiPlus-II, un régulateur de charge solaire SmartSolar MPPT 250/100-Tr Sol et un appareil GX pour le contrôle du système et la surveillance à distance.

Les composants sont reliés entre eux en interne et parfaitement adaptés les uns aux autres. Cela permet de réduire les besoins en câblage externe par rapport à une installation comprenant un onduleur, un chargeur de batterie, un régulateur de charge solaire et un contrôleur GX séparés. L'EasySolar-II GX constitue ainsi une base système compacte pour des installations autonomes performantes, des solutions d'alimentation de secours et des applications ESS raccordées au réseau.

Les principaux avantages

• Solution système intégrée : Le MultiPlus-II, le SmartSolar MPPT et le contrôleur GX sont logés dans un même boîtier.
• Classe de puissance 6k5 : Une puissance continue de 6 kW et jusqu'à 6,5 kW pendant trois heures en démarrage à froid.
• Réserves de puissance élevées : Une puissance de 8 kW pendant une heure et de 11 kW pendant une minute permet de prendre en charge des charges importantes et des courants de démarrage élevés.
• Chargeur 100 A CA : Les batteries 48 V compatibles peuvent être rechargées efficacement à partir du réseau électrique, d'une prise de terre ou d'un générateur.
• MPPT 250/100-Tr : Le régulateur de charge solaire intégré gère une puissance photovoltaïque pouvant atteindre 5 800 W.
• Interrupteur de transfert 50 A : Il est également possible de raccorder des sources de courant alternatif puissantes et des appareils consommateurs de grande puissance.
• PowerControl et PowerAssist : Les sources de courant alternatif limitées peuvent être complétées de manière contrôlée par l'énergie fournie par des batteries.
• Panneau de configuration GX : La surveillance locale, l'accès à distance VRM et l'intégration de batteries BMS compatibles sont pris en charge.
• Extensible : Les systèmes parallèles et triphasés peuvent être mis en place via VE.Bus.

Classe de puissance 6k5 pour des charges élevées en continu

L'EasySolar-II 48/6k5 fournit une puissance de sortie continue de 6 kW à 25 °C. Son principal atout réside dans sa réserve de puissance exploitable à long terme : En démarrage à froid, une puissance de 6,5 kW est disponible pendant trois heures maximum. La classe de puissance 6k5 est donc bien plus qu'une simple valeur de pointe ponctuelle et convient également à des phases prolongées à forte charge.

Pour des charges encore plus élevées, l'onduleur fournit, en démarrage à froid, jusqu'à 8 kW pendant une heure. La puissance de pointe atteint 11 kW pendant une minute. Ces réserves sont particulièrement utiles pour les appareils présentant des courants de démarrage élevés ou nécessitant temporairement une puissance importante.

La puissance de sortie continue est de 5,7 kW à 40 °C et de 4,6 kW à 65 °C. Cela permet de disposer d'une puissance utile élevée même à des températures ambiantes plus élevées.

Par rapport à l'ancien modèle EasySolar II 48/5000, la nouvelle génération 6k5 offre une puissance d'onduleur utile nettement supérieure. Cela élargit le champ d'application aux consommateurs plus importants et réduit le risque que le système atteigne prématurément ses limites de puissance en cas de charges élevées prolongées.

Chargeur 100 A pour alimentation secteur, alimentation à terre et alimentation par générateur

Le chargeur de batterie CA intégré fournit, à 25 °C, jusqu'à Courant de charge de la batterie : 100 A. À 40 °C, le courant disponible peut atteindre 95 A. Par rapport à l'ancien modèle 48/5000 de 70 A, la puissance de recharge CA maximale a ainsi été considérablement augmentée.

La puissance de charge plus élevée réduit le temps de charge nécessaire, à condition que la batterie et la source d'alimentation CA puissent respectivement absorber et fournir le courant correspondant. Cela constitue un avantage particulier pour les installations équipées d'un générateur, d'une alimentation à quai ou d'un raccordement au réseau limité dans le temps.

Sur le modèle EasySolar-II GX, le chargeur CA performant vient compléter le régulateur de charge solaire MPPT intégré. Cela permet d'utiliser aussi bien l'énergie solaire qu'une source CA externe pour recharger la batterie de stockage et de coordonner ces deux sources au sein du système global.

Interrupteur de transfert de 50 A et deux sorties CA

Le commutateur de transfert intégré de 50 A assure la commutation entre la source CA existante et l'alimentation par batterie. En cas de coupure du courant secteur, du courant à quai ou du courant du générateur, les consommateurs raccordés à la sortie principale peuvent continuer à être alimentés par le système de batterie.

AC-Out-1 pour les charges alimentées sans interruption

AC-Out-1 constitue la sortie principale du système. Les appareils qui y sont raccordés sont alimentés par cette entrée lorsqu'une source CA est disponible. En cas de coupure de cette source, l'onduleur prend le relais et assure l'alimentation à partir de la batterie.

AC-Out-2 pour les charges pouvant être coupées de manière sélective

La sortie supplémentaire AC-Out-2 n'est active que lorsqu'une alimentation secteur, une alimentation locale ou une alimentation par générateur est présente à l'entrée. Cela permet, par exemple, d'exclure automatiquement du fonctionnement sur batterie les chauffe-eau, les appareils de chauffage, les chargeurs ou d'autres gros consommateurs d'énergie.

PowerControl et PowerAssist

PowerControl permet de définir la charge maximale admissible sur une source CA limitée. L'EasySolar-II GX prend en compte les consommateurs raccordés et n'utilise que la puissance encore disponible pour charger la batterie.

PowerAssist complète une alimentation faible provenant du réseau, d'une source terrestre ou d'un générateur avec l'énergie de la batterie. Si la puissance requise dépasse la puissance d'entrée disponible, l'onduleur fournit automatiquement la différence. Lorsque la consommation redescend, la puissance disponible peut être utilisée pour recharger la batterie.

SmartSolar MPPT 250/100-Tr

Le SmartSolar MPPT 250/100-Tr intégré convertit efficacement l'énergie produite par le générateur photovoltaïque en courant de charge de batterie. Il fournit un courant de sortie maximal de 100 A et, dans le cas d'un système de batterie de 48 V, permet d'atteindre jusqu'à Puissance photovoltaïque de 5 800 W conçu. Le rendement maximal du régulateur de charge solaire est de 99 %.

La sortie CC du régulateur de charge solaire MPPT est reliée en interne à la prise CC de l'onduleur/chargeur. Le mécanisme commun de mise en marche/arrêt simplifie l'utilisation et garantit que les composants fonctionnent comme un système global harmonisé.

Appareil GX, affichage et surveillance à distance

L'appareil GX intégré surveille le MultiPlus-II, le SmartSolar MPPT et d'autres composants du système connectés. Un écran rétroéclairé de 2 × 16 caractères affiche les données importantes relatives à la batterie, à l'onduleur et au régulateur de charge solaire directement sur l'appareil.

Pour l'accès local et à distance, le Wi-Fi, l'Ethernet et une simple connexion Bluetooth sont disponibles pour la configuration. Le portail gratuit Victron Remote Management Portal permet de consulter à distance les données d'exploitation, les flux d'énergie, les messages système et les valeurs historiques.

Interfaces pour l'intégration système

• BMS-Can pour batteries compatibles et communicantes
• VE.Bus pour le fonctionnement en parallèle, les systèmes triphasés et l'intégration système
• VE.Direct pour les composants Victron compatibles
• Ethernet et Wi-Fi pour l'accès local et le VRM
• Bluetooth pour les tâches de configuration de base
• Port USB
• Deux ports d'entrée/sortie programmables, respectivement analogiques et numériques
• Relais programmable et commande marche/arrêt à distance

Batteries Pytes avec l'EasySolar-II GX

Pytes figure dans la liste des intégrations de batteries testées par Victron et convient à la mise en place d'un système de stockage 48 V optimisé. La communication entre la batterie Pytes et l'EasySolar-II GX s'effectue via le Connexion BMS-CAN à 500 kbit/s. Cela permet à la batterie de transmettre au système GX les limites de charge et de décharge, l'état de charge ainsi que les messages d'erreur.

Pour la connexion, il est nécessaire d'utiliser le câble BMS CAN-Bus prévu à cet effet, conformément à la documentation de Victron et de Pytes. Lors de la mise en service, il convient de tenir compte des versions actuelles du micrologiciel du GX et de la batterie, des paramètres CAN corrects ainsi que du DVCC.

En raison de la puissance élevée de l'onduleur et de la puissance de charge du système 6k5, il est particulièrement important de bien dimensionner la batterie. Le nombre et la capacité des modules de batterie Pytes doivent être adaptés à la puissance de l'onduleur, au courant de charge maximal de 100 A, au courant de décharge et au profil de charge prévu.

Domaines d'application adaptés

Systèmes autonomes performants

L'EasySolar-II 48/6k5 GX convient comme unité d'énergie centrale pour les grandes installations autonomes, les pavillons de chasse et les chalets d'alpage, les mayens, les restaurants de montagne, les « tiny houses » et les bâtiments d'exploitation isolés. Un générateur photovoltaïque, un système de stockage par batterie et un générateur existant peuvent fonctionner ensemble au sein d'un même système.

Énergie domestique, ESS et alimentation de secours

Dans un système de stockage d'énergie (ESS) raccordé au réseau, l'énergie solaire excédentaire peut être stockée puis utilisée ultérieurement pour la consommation propre. En cas de coupure de courant, l'onduleur continue d'alimenter les appareils prévus à cet effet. Pour la gestion de la consommation propre, le système peut utiliser les données d'un compteur d'énergie adapté ou du capteur de courant CA externe disponible en option.

Bateaux, véhicules et installations mobiles

Grâce aux fonctions PowerControl et PowerAssist, cet appareil convient également aux bateaux de grande taille, aux yachts, aux véhicules d'aventure, aux ateliers mobiles et aux systèmes 48 V similaires. L'alimentation par le réseau, sur secteur ou par générateur, lorsque celle-ci est limitée, peut être complétée par la puissance de la batterie.

Agriculture, industrie et générateurs hybrides

La puissance élevée de l'onduleur et de la charge convient aux systèmes énergétiques agricoles et professionnels. Parmi les applications possibles, on peut citer les bâtiments d'exploitation isolés, les ateliers, les systèmes d'alimentation de secours, ainsi que la combinaison de panneaux photovoltaïques, de batteries de stockage et d'un générateur.

Dans un système hybride, l'alternateur peut être utilisé de manière ciblée pour recharger la batterie et prendre en charge des charges élevées. Il n'a donc pas besoin de fonctionner en continu et peut ainsi être exploité plus souvent dans une plage de puissance efficace.

Caractéristiques techniques

Conclusion

Le Victron EasySolar-II 48/6k5/100-50 MPPT 250/100 GX constitue une base système performante pour les installations énergétiques autonomes et raccordées au réseau de 48 V les plus exigeantes. Par rapport à la version 48/5000 précédente, cette nouvelle génération offre une puissance d'onduleur utile nettement supérieure et un courant de charge de batterie CA porté de 70 A à 100 A.

Associé à une batterie Pytes suffisamment dimensionnée, ce système constitue une solution de stockage communicante destinée au fonctionnement en îlotage, à l'autoconsommation, à l'alimentation de secours et à l'intégration de sources d'énergie performantes provenant du réseau, de sources terrestres ou de groupes électrogènes.

Foire aux questions sur l'EasySolar-II 48/6k5 GX

• Quels sont les composants intégrés à l'EasySolar-II GX ?




  L'appareil comprend un onduleur/chargeur MultiPlus-II, un régulateur de charge solaire SmartSolar MPPT 250/100-Tr et un appareil GX destiné au contrôle du système et à la surveillance à distance. Les composants sont reliés entre eux en interne.

• Pourquoi cet appareil porte-t-il la référence 6k5 ?




  L'onduleur fournit une puissance de sortie continue de 6 kW à 25 °C. En cas de démarrage à froid, cependant, 6,5 kW pendant trois heures maximum à disposition. Ce niveau de puissance, qui peut être maintenu pendant une longue durée, se distingue nettement d'une puissance de pointe classique, de courte durée.

• Quelles sont les réserves de puissance disponibles pour les gros consommateurs ?




  En démarrage à froid, l'onduleur fournit jusqu'à 8 kW pendant une heure. La puissance de pointe atteint 11 kW pendant une minute. Cela permet d'alimenter même des appareils nécessitant des courants de démarrage élevés, dans les limites de la conception admissible du système.

• Quel est l'avantage du chargeur de 100 A ?




  Le chargeur CA peut charger une batterie 48 V compatible avec un courant pouvant atteindre 100 A, à partir du réseau électrique, d'une prise de terre ou d'un générateur. Par rapport à l'ancien chargeur de 70 A, le temps de charge potentiel est considérablement réduit, à condition que la batterie, le câblage et la source CA soient adaptés à ce courant de charge plus élevé.

• L'EasySolar-II GX est-il compatible avec les batteries Pytes ?




  Oui. Pytes figure dans la liste des systèmes d'intégration de batteries testés par Victron. La communication s'effectue via BMS-Can à 500 kbit/s. Le micrologiciel, la connexion CAN, les paramètres DVCC et la capacité de la batterie doivent être configurés conformément aux spécifications de Victron et de Pytes.

• Combien de modules de batterie Pytes faut-il ?




  Le nombre requis dépend du modèle de batterie, des courants de charge et de décharge admissibles, de l'autonomie souhaitée et du profil de charge. En raison de la puissance élevée de l'onduleur et du courant de charge maximal de 100 A, le système de batteries doit être dimensionné en conséquence.

• L'EasySolar-II GX dispose-t-il d'un écran ?




  L'appareil est équipé d'un écran LCD intégré rétroéclairé de 2 × 16 caractères. Il ne dispose pas de port HDMI permettant de connecter un écran tactile GX externe. Pour la commande graphique, il est possible d'utiliser un smartphone, une tablette ou un ordinateur.

• Quelle peut être la puissance maximale du générateur photovoltaïque raccordé ?




  Le MPPT 250/100-Tr intégré est conçu pour une puissance photovoltaïque maximale de 5 800 W. La tension photovoltaïque maximale à vide est de 250 V et ne doit pas être dépassée, même lorsque la température des modules est basse.

• L'appareil peut-il continuer à fournir du courant en cas de coupure de courant ?




  Oui. Dans un système correctement configuré, la sortie AC-Out-1 continue d'alimenter les appareils prévus à cet effet à partir de la batterie en cas de panne de la source CA externe. La sortie AC-Out-2 est désactivée en mode de fonctionnement exclusivement sur batterie.

• L'EasySolar-II GX peut-il être utilisé dans un ESS ?




  Oui. L'appareil GX intégré prend en charge les fonctions ESS nécessaires à l'autoconsommation, au stockage sur batterie et à l'alimentation de secours. Pour un fonctionnement en parallèle avec le réseau, il faut configurer le code pays approprié ainsi que les paramètres spécifiques au projet.

• Les systèmes en parallèle et triphasés sont-ils possibles ?




  Oui. Le VE.Bus permet de configurer plusieurs appareils compatibles pour un fonctionnement en parallèle ou triphasé. La conception, le câblage et la programmation doivent être effectués par un professionnel qualifié.
